Dobrze zaplanowane zabezpieczenia przeciwpożarowe konstrukcji stalowych decydują o tym, czy obiekt zyska czas na ewakuację i opanowanie ognia, czy konstrukcja zacznie tracić nośność już w pierwszej fazie pożaru. W praktyce nie chodzi tylko o samą stal, ale o dobór systemu do wymaganej klasy odporności ogniowej, geometrii profilu, warunków środowiskowych i sposobu użytkowania budynku. Poniżej rozkładam temat na konkretne rozwiązania, zasady doboru, typowe błędy i rzeczy, które naprawdę warto sprawdzić przed zamówieniem.
Najważniejsze decyzje przy ochronie stali przed ogniem
- Stal nie pali się, ale w pożarze szybko traci nośność, więc liczy się opóźnienie nagrzewania elementu.
- Najczęściej stosuje się farby pęczniejące, płyty ogniochronne, natryski i obudowy, a systemy aktywne traktuje się jako wsparcie.
- Dobór rozwiązania zależy od klasy R, profilu elementu, ekspozycji na warunki zewnętrzne i oczekiwanej estetyki.
- Najwięcej problemów powodują błędy wykonawcze: zły grunt, za mała grubość warstwy i pomijanie detali połączeń.
- Wysokość, dostęp serwisowy i późniejsze przeglądy są równie ważne jak sama karta techniczna produktu.
Po co chronić stal, skoro sama nie jest palna
Stal nie zapala się jak drewno czy tworzywo, ale to nie znaczy, że w pożarze zachowuje się bezpiecznie. Już przy temperaturach rzędu 500-600°C jej nośność wyraźnie spada, a elementy nośne zaczynają się uginać, wyboczać i przenosić obciążenia w sposób, którego projekt w normalnych warunkach nie zakładał. W praktyce zagrożenie nie polega więc na „spaleniu” stali, tylko na utracie stabilności całego układu konstrukcyjnego.
Ja patrzę na ten temat przede wszystkim przez pryzmat czasu. Ochrona ppoż. ma dać kilka, kilkanaście albo kilkadziesiąt minut więcej na ewakuację, interwencję straży i ograniczenie strat. W budynku użytkowanym przez ludzi to różnica fundamentalna. W hali, magazynie albo obiekcie usługowym oznacza też mniejsze ryzyko efektu domina, czyli sytuacji, w której jeden osłabiony słup pociąga za sobą kolejne elementy.
W polskich Warunkach Technicznych wymagania dla konstrukcji nośnych zależą od klasy odporności pożarowej budynku, a dla stali mówi się o klasie R, czyli nośności ogniowej. To właśnie ona pokazuje, przez ile minut element ma zachować funkcję nośną w warunkach pożaru. Gdy to rozumiesz, dobór rozwiązania staje się prostszy, bo przestajesz kupować „farbę” albo „płyty”, a zaczynasz kupować konkretny czas ochrony dla konkretnego elementu. Skoro to jasne, można przejść do metod, bo właśnie od nich zależy, czy ochrona będzie estetyczna, ekonomiczna i zgodna z projektem.
Jakie metody ochrony stosuje się najczęściej
W praktyce spotyka się dwa nurty: ochronę bierną, która opóźnia nagrzewanie stali, oraz ochronę czynną, która ogranicza rozwój pożaru. Dla samej konstrukcji nośnej najważniejsza jest jednak bierna ochrona ogniochronna. Eurokod 3 dla stanu pożarowego dotyczy właśnie projektowania i doboru takich rozwiązań, a nie zastępowania ich systemami gaśniczymi.
| Metoda | Najlepsze zastosowanie | Największa zaleta | Ograniczenie, o którym trzeba pamiętać |
|---|---|---|---|
| Farby pęczniejące | Widoczna stal w biurach, halach z częścią reprezentacyjną, parkingach i obiektach usługowych | Cienka warstwa, dobra estetyka, brak dużego przyrostu gabarytu | Wymagają bardzo dobrej kontroli grubości, zgodnego gruntu i odpowiednich warunków aplikacji |
| Płyty ogniochronne | Słupy, podciągi i obudowy w halach, strefach technicznych oraz przy wysokich wymaganiach R | Przewidywalny efekt i stabilna odporność | Zwiększają obrys elementu, a grubość płyt zwykle mieści się w zakresie 10-60 mm |
| Natryski ogniochronne | Duże powierzchnie, konstrukcje ukryte, hale przemysłowe, elementy o skomplikowanym kształcie | Szybka aplikacja i zwykle korzystna relacja ceny do powierzchni | Gorsza estetyka i potrzeba ochrony przed uszkodzeniami mechanicznymi lub wilgocią |
| Obudowy ciężkie i rozwiązania kompozytowe | Elementy mocno obciążone lub miejsca, w których liczy się wysoka trwałość systemu | Duża odporność i dobra stabilność w czasie | Większy ciężar, więcej prac montażowych i większa ingerencja w detal konstrukcyjny |
| Systemy aktywne | Cały obiekt jako wsparcie dla ochrony biernej | Ograniczają rozwój pożaru i pomagają utrzymać warunki ewakuacji | Nie zastępują wymaganej odporności nośnej stali |
Farby pęczniejące są popularne tam, gdzie stal ma pozostać widoczna. Pod wpływem temperatury warstwa zamienia się w izolacyjny spieniony pancerz, który odcina dopływ ciepła do metalu. W wielu systemach można osiągać ochronę nawet do 4 godzin, ale tylko wtedy, gdy produkt jest dobrany do konkretnego profilu i poprawnie nałożony.

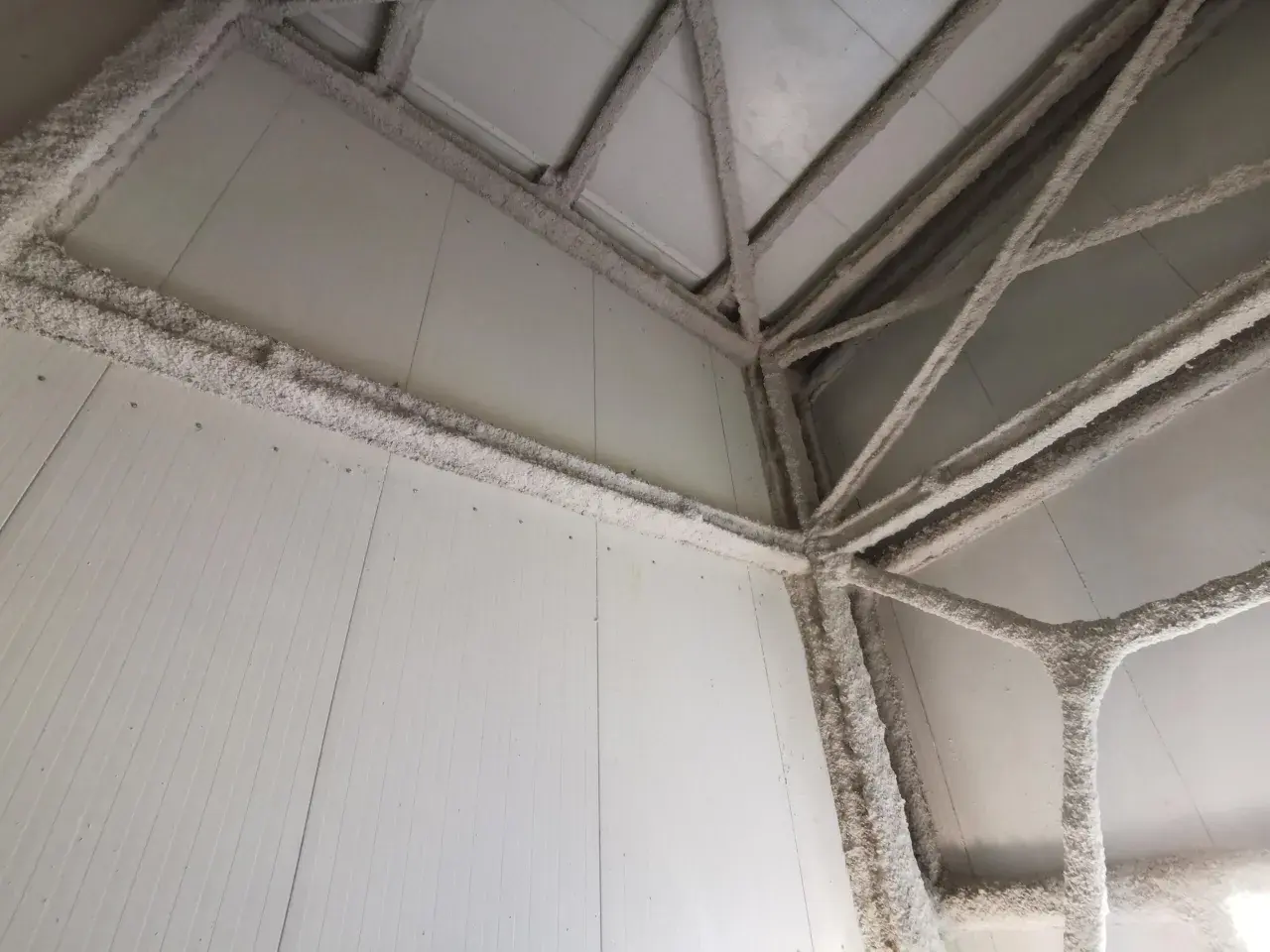

Płyty ogniochronne i natryski częściej wybieram tam, gdzie liczy się logistyka i przewidywalność. Płyta jest bardziej „mechaniczna” w odbiorze, a natrysk bywa najpraktyczniejszy na dużych, trudnych powierzchniach. Z kolei obudowy ciężkie sprawdzają się wtedy, gdy inwestor akceptuje większy ciężar i grubszy detal w zamian za trwałość. Sam wybór metody nie wystarczy, bo ten sam system może być świetny w holu i słaby na zewnętrznej stalowej ramie.
Jak dobrać system do konkretnego obiektu
Gdybym miał uprościć cały proces do jednego zdania, powiedziałbym: najpierw projekt, potem system, dopiero na końcu produkt. W praktyce zaczynam od odpowiedzi na kilka pytań. Jaka jest wymagana klasa R dla konstrukcji? Czy element jest wewnątrz, czy na zewnątrz? Czy ma pozostać widoczny? Jak trudny jest dostęp do montażu i późniejszego serwisu? Od tych odpowiedzi zależy więcej niż od samej marki materiału.
W polskich Warunkach Technicznych można spotkać wymagania dla głównej konstrukcji nośnej sięgające od R30 do R240, zależnie od klasy budynku i jego funkcji. To ważne, bo R30 oznacza zupełnie inną grubość, koszt i technologię niż R120 albo R180. Z mojego doświadczenia największy błąd inwestora polega na tym, że na starcie myśli o materiale, a nie o wymaganej klasie i geometrii elementu.
| Sytuacja | Najrozsądniejszy kierunek | Dlaczego to działa |
|---|---|---|
| Widoczna stal w lobby, showroomie albo biurze | Farba pęczniejąca | Nie psuje odbioru architektonicznego i nie zabiera geometrii profilu |
| Duża hala z wieloma słupami i belkami ukrytymi za instalacjami | Natrysk albo płyty | Łatwiej zabezpieczyć duży metraż przy zachowaniu przewidywalnej odporności |
| Element zewnętrzny narażony na wilgoć i zmiany temperatury | System odporny na środowisko lub zabudowa zewnętrzna | Liczy się nie tylko ogień, ale też trwałość powłoki i kompatybilność z korozją |
| Wysoka klasa R przy ograniczonym budżecie | Analiza kilku wariantów, nie jeden produkt „z półki” | Różnice w profilu, grubości i dostępie do elementu potrafią zmienić koszt bardzo mocno |
W obliczeniach projektowych znaczenie ma także współczynnik masywności przekroju, czyli relacja powierzchni nagrzewanej do objętości stali. Im profil jest smuklejszy i bardziej „otwarty”, tym szybciej się nagrzewa. To dlatego ażurowe kratownice, cienkościenne profile czy połączenia o dużej powierzchni wymagają zwykle mocniejszej ochrony niż masywne słupy. Dochodzi jeszcze temperatura krytyczna elementu, czyli próg, przy którym przestaje on bezpiecznie przenosić obciążenia. Tego progu nie zgaduje się „na oko”, tylko wylicza dla konkretnej konstrukcji.
W praktyce lubię sprawdzać też środowisko pracy. Inaczej dobiera się system do suchej hali wewnętrznej, a inaczej do obiektu narażonego na kondensację, zasolenie czy uszkodzenia mechaniczne. Tu właśnie widać różnicę między dobrym produktem a dobrym rozwiązaniem. Produkt może mieć świetne parametry, ale jeśli nie pasuje do środowiska, budżetu serwisowego i oczekiwanej estetyki, projekt i tak się rozjedzie. Następny krok to już nie teoria, tylko wykonanie na budowie.
Jak wygląda poprawne wykonanie i odbiór
Najwięcej problemów zaczyna się nie przy doborze systemu, ale przy jego aplikacji. Dlatego przy odbiorze zwracam uwagę na kolejność prac i dokumentację, a nie tylko na efekt wizualny. Ochrona ogniochronna musi być nałożona zgodnie z instrukcją producenta, a nie „tak jak było wygodnie ekipie”. Przy konstrukcjach stalowych na wysokości to szczególnie ważne, bo każda poprawka po montażu kosztuje czas, sprzęt i dodatkowe wejścia w strefę roboczą.
- Sprawdzenie projektu i klasy R - wykonawca powinien wiedzieć, jaki element chroni i do jakiego czasu odporności ma dojść.
- Przygotowanie podłoża - powierzchnia musi być czysta, sucha i zgodna z wymaganiami dla danego gruntu lub podkładu antykorozyjnego.
- Dobór kompatybilnego zestawu - grunt, warstwa ogniochronna i ewentualny top coat muszą tworzyć jeden system, a nie przypadkowy zestaw.
- Aplikacja właściwej grubości - za mała warstwa oznacza utratę deklarowanej odporności, a za duża może powodować pękanie albo problem z wysychaniem.
- Kontrola grubości i ciągłości - mierzy się nie tylko średnią grubość, ale też miejsca newralgiczne: krawędzie, naroża, spoiny, blachy węzłowe.
- Dokumentacja odbiorowa - bez protokołów pomiaru i zgodności z instrukcją nie mam zaufania do deklarowanej klasy.
Jeżeli wykonawca nie potrafi pokazać protokołu pomiaru grubości suchej warstwy albo nie wyjaśnia, jak zabezpieczono połączenia i miejsca cięć, zapala mi się czerwona lampka. W ppoż. detale mają większe znaczenie niż marketingowe nazwy systemów. To właśnie w detalach najłatwiej „zgubić” skuteczność nawet dobrze zaprojektowanej ochrony. A skoro nawet dobry system można zepsuć błędami wykonawczymi, warto nazwać te potknięcia wprost.
Najczęstsze błędy, które skracają realną ochronę
W praktyce widzę kilka powtarzalnych błędów. Nie są efektowne, ale to one najczęściej obniżają realną odporność ognia konstrukcji stalowej.
- Dobór systemu bez obliczenia - zamówienie „czegoś na R60” bez sprawdzenia profilu i obciążenia to proszenie się o problem.
- Niekompatybilny grunt - farba ogniochronna nie zawsze współpracuje z każdym podkładem antykorozyjnym.
- Za cienka warstwa - deklarowana klasa przestaje mieć znaczenie, jeśli system nie osiąga wymaganej grubości.
- Pominięte krawędzie i połączenia - stal w miejscach węzłów nagrzewa się szybko, więc te obszary wymagają szczególnej uwagi.
- Uszkodzenia po montażu - przetarcia, uderzenia i wiercenie po wykonaniu ochrony potrafią zniszczyć efekt całej pracy.
- Zła ekspozycja środowiskowa - system wewnętrzny zastosowany na zewnątrz bardzo często nie wytrzymuje prób eksploatacyjnych.
- Brak miejsca na późniejsze instalacje - każda nowa przepustnica, przewód czy uchwyt może przerwać ciągłość ochrony, jeśli projekt tego nie przewidział.
Najczęściej to nie materiał zawodzi, tylko organizacja procesu. Jeden źle dobrany element może obniżyć skuteczność całej sekcji konstrukcji, a naprawa po zakończeniu robót bywa trudniejsza niż wykonanie ochrony od razu poprawnie. Dlatego planowanie zabezpieczeń trzeba łączyć z logistyką budowy, a nie traktować jako osobny „dodatek” na końcu harmonogramu. Koszt i trwałość są równie ważne jak deklaracja producenta, bo to one decydują o tym, czy rozwiązanie utrzyma się przez lata.
Budżet, serwis i to, czego nie widać na pierwszym kosztorysie
Jeśli ktoś pyta mnie, które rozwiązanie jest najtańsze, odpowiadam ostrożnie: to zależy od geometrii, wymaganej klasy R i dostępu do konstrukcji. Na dużych, ukrytych powierzchniach natrysk ogniochronny bywa najbardziej ekonomiczny. Przy widocznej stali farba pęczniejąca zwykle kosztuje więcej, ale daje najlepszy efekt architektoniczny. Płyty ogniochronne mieszczą się gdzieś pośrodku, choć przy wysokiej klasie odporności i wielu detalach montaż potrafi mocno podnieść koszt robocizny.
Budżet na ochronę przeciwpożarową nie kończy się na materiale. W kosztorysie trzeba uwzględnić przygotowanie powierzchni, podkład, robociznę na wysokości, rusztowania lub podnośniki, pomiary odbiorowe i ewentualne naprawy po innych branżach. Często największą różnicę robi nie sam metraż, ale liczba detali: blach węzłowych, złączy, przewiązek, wsporników i miejsc kolizji z instalacjami. Dlatego dwie pozornie podobne hale mogą mieć zupełnie inny koszt zabezpieczenia.
Na rynku spotyka się też rozwiązania o bardzo różnej grubości i wydajności. Płyty ogniochronne stosowane do obudowy stali mają zwykle grubość od 10 do 60 mm, a część systemów farb pęczniejących zapewnia ochronę do 4 godzin. To nie są parametry do kopiowania bez analizy, ale dobry punkt odniesienia, gdy porównujesz technologie. Im wyższa wymagana klasa R i im trudniejszy profil elementu, tym szybciej rosną koszty dodatkowe. Właśnie dlatego przed zamówieniem warto zweryfikować nie tylko cenę, ale też zakres dokumentacji i serwisu.
Co sprawdzić przed zamówieniem, żeby ochrona zadziałała w realnym pożarze
Jeżeli mam doradzić jedną rzecz, to tę: nie kupuje się samej farby, tylko cały system wraz z dowodem, że działa dla konkretnej konstrukcji. Sprawdź, czy wykonawca potrafi pokazać klasę odporności ogniowej dla danego profilu, sposób przygotowania podłoża, zalecaną grubość warstwy i dokumentację odbiorową. To prosty filtr, ale bardzo skuteczny.
Warto też od razu zapytać o przeglądy po wykonaniu. Ochrona ogniochronna nie jest jednorazowym „zamknięciem tematu”. Jeśli po roku pojawią się przeróbki instalacji, uderzenia od sprzętu albo wilgoć, system trzeba ocenić ponownie. Dobrze wykonana ochrona ma być niewidoczna w codziennym użytkowaniu, ale w pożarze ma dać konstrukcji realny zapas czasu. I właśnie to, a nie sama nazwa produktu, powinno być ostatecznym kryterium wyboru.
Jeśli budynek ma stalową konstrukcję nośną, myśl o ochronie ppoż. jak o części projektu konstrukcyjnego, a nie wykończeniowego. Tylko wtedy zabezpieczenie, jego montaż i późniejsza eksploatacja tworzą spójny system, który rzeczywiście wspiera bezpieczeństwo ludzi i samego obiektu.
