Klasa EI 60 oznacza, że przegroda albo zamknięcie otworu ma przez 60 minut zachować szczelność ogniową i izolacyjność ogniową w warunkach badania. W praktyce chodzi o spowolnienie przenikania płomieni, gorących gazów i nadmiernego nagrzewania po drugiej stronie elementu. To nie jest detal wyłącznie „od papieru” - od tej klasy zależy czas ewakuacji, ochrona stref pożarowych i to, czy ogień zostanie zatrzymany tam, gdzie powinien.
Najważniejsze informacje o klasie odporności ogniowej
- EI60 opisuje cały przebadany element, a nie sam materiał, z którego został wykonany.
- Litera E oznacza szczelność ogniową, a I ograniczenie wzrostu temperatury po stronie nienarażonej na ogień.
- W budynkach najczęściej spotyka się tę klasę przy drzwiach, ścianach wydzielających strefy pożarowe, przepustach instalacyjnych i przeszkleniach ppoż.
- Wymagana klasa zależy od funkcji pomieszczenia, strefy pożarowej i całego projektu ochrony przeciwpożarowej.
- Sam wyrób nie wystarczy - liczy się zgodny system, poprawny montaż, uszczelnienia i właściwy osprzęt.
- EI60 nie oznacza automatycznie dymoszczelności; ten parametr trzeba sprawdzać osobno.
Co naprawdę oznacza EI60
Jeśli ktoś mówi o EI 60, chodzi o element, który ma utrzymać szczelność i izolacyjność przez 60 minut. To oznacza, że ogień nie powinien przejść na drugą stronę przegrody, a temperatura po stronie chronionej nie powinna wzrosnąć do poziomu, który przyspiesza zapłon sąsiednich materiałów. Klasyfikacja odnosi się do warunków badania, a nie do „szacowanego” zachowania w dowolnym pożarze.
Z praktycznego punktu widzenia najważniejsze jest jeszcze jedno: EI60 nie opisuje samego materiału, tylko gotowy układ. Inaczej mówiąc, nie kupuje się „samej odpornej płyty” albo „samej ognioodpornej szyby”, tylko cały przebadany zestaw z odpowiednią ościeżnicą, uszczelkami, łącznikami i detalami montażowymi. Jeśli element przenosi obciążenia, w dokumentacji powinno pojawić się oznaczenie REI, a nie samo EI. Dlatego przy odbiorze nie patrzę wyłącznie na nazwę produktu, ale na to, co dokładnie zostało przebadane i w jakim układzie.
Warto też pamiętać, że ta klasa nie załatwia wszystkiego naraz. Drzwi albo przegroda mogą spełniać EI60, ale nie muszą być dymoszczelne, jeśli nie mają osobnego oznaczenia w tym zakresie. To właśnie od takich detali zaczyna się praktyczna ocena bezpieczeństwa, a dalej trzeba już spojrzeć na miejsca, w których EI60 pojawia się najczęściej.
Gdzie ta klasa pojawia się najczęściej na budowie
W obiektach mieszkalnych, usługowych i technicznych EI60 najczęściej dotyczy drzwi, ścian działowych, obudów klatek schodowych, przegród wydzielających kotłownie, garaże, piwnice oraz przepustów instalacyjnych. W remontach spotykam ten zapis szczególnie tam, gdzie trzeba utrzymać ciągłość strefy pożarowej bez zamykania całego budynku na czas inwestycji. To dobry moment, żeby spojrzeć na te zastosowania nie jako na katalog nazw, ale jako na funkcje, które te elementy pełnią.
| Element | Po co stosuje się EI60 | Na co zwrócić uwagę przy odbiorze |
|---|---|---|
| Drzwi przeciwpożarowe | Oddzielają pomieszczenia techniczne, garaże, piwnice i drogi ewakuacji. | Ościeżnica, samozamykacz, uszczelki, kierunek otwierania i ewentualna dymoszczelność. |

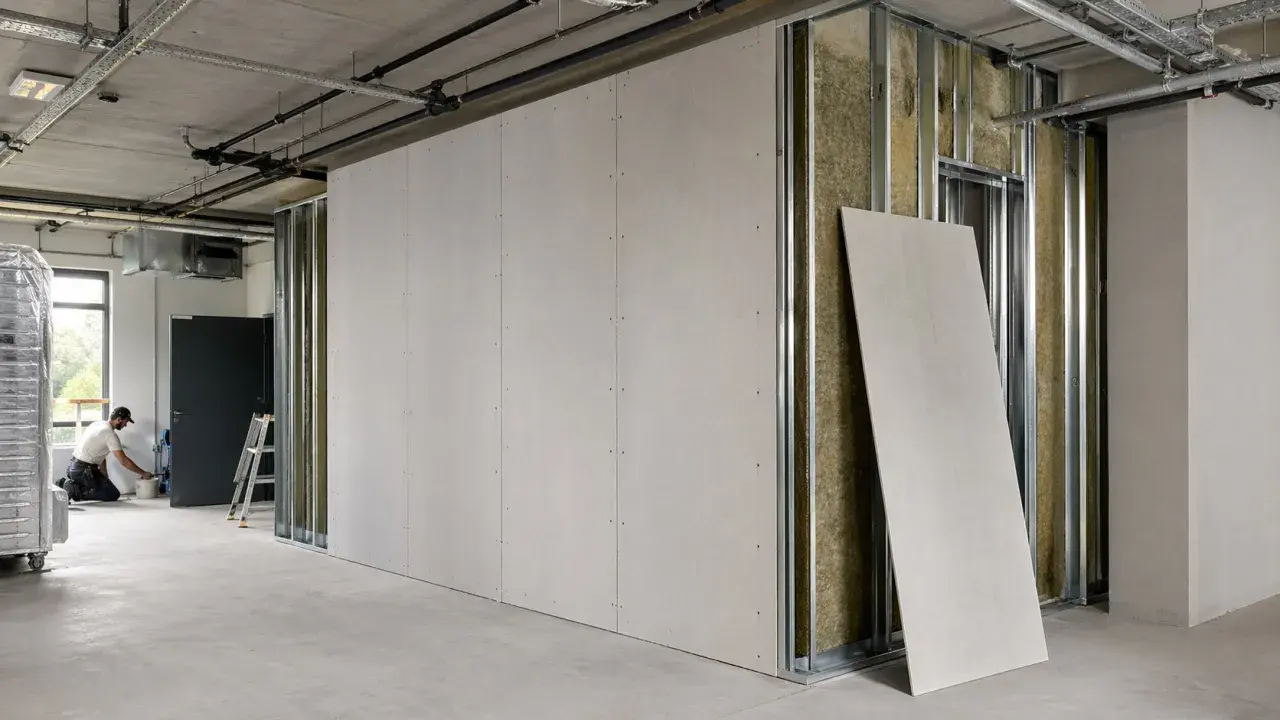

| Ściany i przegrody | Wydzielają strefy pożarowe i ograniczają rozprzestrzenianie się pożaru. | Połączenia ze stropem, podłogą i sąsiednimi elementami oraz zgodność z systemem. |
| Przeszklenia ogniochronne | Pozwalają doświetlić wnętrze bez utraty ochrony przeciwpożarowej. | Kompletność systemu, grubość szkła, profil i sposób osadzenia. |
| Przepusty instalacyjne | Zabezpieczają przejścia kabli, rur i kanałów przez przegrody. | Masy ogniochronne, manszety, klapy i zgodność z rodzajem instalacji. |
| Obudowy dróg ewakuacyjnych | Chronią klatki schodowe i korytarze, czyli miejsca krytyczne dla ewakuacji. | Nie tylko klasa, ale też szczelność połączeń i poprawność wykonania detali. |
Właśnie tutaj najczęściej pojawia się błąd inwestora: kupuje się „drzwi EI60”, a potem ktoś podmienia ościeżnicę, skraca skrzydło, zmienia uszczelkę albo wierci dodatkowe przejście instalacyjne. Sama lokalizacja elementu nie rozwiązuje jednak problemu, jeśli montaż albo dokumentacja są niepełne.
Jak sprawdzić, czy wyrób i montaż rzeczywiście spełniają wymagania
Z mojego doświadczenia największe problemy nie wynikają z samej klasy, tylko z tego, że ktoś nie sprawdza zakresu jej obowiązywania. W praktyce warto przejść przez prostą listę kontrolną, zanim podpisze się odbiór albo zamówi materiał do remontu.
- Zweryfikuj, czy klasyfikacja dotyczy całego zestawu. W dokumentach powinno być jasno napisane, jaki układ był badany: skrzydło, ościeżnica, okucia, uszczelki, szkło i sposób montażu.
- Sprawdź zakres zastosowania. Nie każdy system EI60 pasuje do każdej ściany, grubości przegrody czy typu podłoża. Liczy się też kierunek otwierania i dopuszczalne wymiary.
- Porównaj osprzęt z dokumentacją. Zawiasy, samozamykacz, zamek, klamka, próg i ewentualne elementy dymoszczelne muszą odpowiadać temu, co przewidziano w badaniu.
- Oceń miejsca styku i przejścia instalacyjne. Klasa odporności dotyczy również złączy i dylatacji, więc niedokładne wypełnienie szczeliny potrafi zepsuć cały efekt.
- Nie pomijaj późniejszej eksploatacji. Drzwi zablokowane klinem, uszkodzone uszczelki albo nieprawidłowo wyregulowany samozamykacz szybko przestają działać tak, jak założono w projekcie.
Jeżeli w dokumentacji pojawia się dodatkowe oznaczenie dymoszczelności, trzeba je traktować osobno, a nie jako automatyczny dodatek do EI60. Gdy ta hierarchia jest jasna, łatwiej odróżnić EI od pokrewnych oznaczeń, które inwestorzy bardzo często wrzucają do jednego worka.
EI60, E60 i REI60 nie są tym samym
Na budowie te oznaczenia bywają mylone, a różnice są naprawdę istotne. Najkrócej mówiąc: E dotyczy szczelności, I dotyczy izolacyjności, a REI oznacza, że element ma jeszcze nośność ogniową. To nie są drobne niuanse, tylko parametry, które zmieniają sposób projektowania całej przegrody.
| Oznaczenie | Co oznacza | Typowe zastosowanie | Najczęstsza pułapka |
|---|---|---|---|
| E60 | Szczelność ogniowa przez 60 minut. | Elementy, w których kluczowe jest zatrzymanie płomieni i gorących gazów. | Mylenie szczelności z izolacyjnością - element może nie ograniczać dobrze nagrzewania. |
| EI60 | Szczelność i izolacyjność ogniowa przez 60 minut. | Drzwi, ściany, przeszklenia i obudowy wydzielające strefy pożarowe. | Traktowanie oznaczenia jako cechy samego materiału zamiast całego systemu. |
| REI60 | Nośność, szczelność i izolacyjność przez 60 minut. | Elementy konstrukcyjne, które muszą dalej przenosić obciążenia podczas pożaru. | Stosowanie EI tam, gdzie potrzebna jest również nośność. |
W praktyce przy drzwiach i przegrodach bardzo często pojawia się jeszcze wymóg dymoszczelności, oznaczany osobno. To ważne, bo dym zabija szybciej niż płomień i potrafi całkowicie zablokować drogę ewakuacji zanim ogień dotrze do sąsiedniego pomieszczenia. Różnice są proste na papierze, ale na budowie najwięcej problemów rodzą detale montażowe.
Najczęstsze błędy, które psują klasę po montażu
Najwięcej usterek widzę nie w samym wyrobie, tylko w tym, co dzieje się po dostawie na budowę. Element może mieć prawidłową klasyfikację, ale po przeróbkach i „drobnych poprawkach” przestaje spełniać założenia projektu.
- Mieszanie komponentów z różnych systemów. Ościeżnica jednego producenta i skrzydło drugiego brzmią niewinnie, ale bez wspólnej klasyfikacji tracisz pewność, że układ działa jako całość.
- Zmiana wymiaru otworu. Poszerzenie albo zwężenie przejścia bez sprawdzenia dopuszczalnego zakresu często unieważnia deklarowaną odporność.
- Brak samozamykacza tam, gdzie jest wymagany. Drzwi przeciwpożarowe otwarte na stałe nie spełniają swojej funkcji, nawet jeśli mają właściwą klasę na etykiecie.
- Uszkodzone uszczelki i złącza. Zgnieciona albo przecięta uszczelka pęczniejąca potrafi zniweczyć całą ochronę.
- Niezabezpieczone przejścia instalacyjne. Kable, rury i kanały bez odpowiednich manszet, mas lub klap są klasycznym miejscem utraty szczelności.
- Przestrzeganie tylko części dokumentacji. Jeśli montaż nie odpowiada instrukcji co do kotew, szczelin, podłoża i akcesoriów, odporność deklarowana na papierze nie jest już odpornością w praktyce.
Do tego dochodzi jeszcze jeden problem, który bywa bagatelizowany przy remontach: późniejsze „drobne” prace serwisowe. Nawiercenie nowej instalacji, montaż dodatkowego okablowania albo zmiana okuć bez sprawdzenia, czy mieszczą się w systemie, jest wystarczające, by osłabić ochronę. Zostaje jeszcze pytanie, kiedy 60 minut to wystarczająco dużo, a kiedy trzeba myśleć o mocniejszym rozwiązaniu.
Kiedy 60 minut wystarcza, a kiedy lepiej przewidzieć więcej
EI60 jest bardzo częstą i sensowną klasą w budynkach mieszkalnych, usługowych i wielu częściach obiektów technicznych, ale nie jest odpowiedzią uniwersalną. Ostateczny wybór zależy od funkcji pomieszczenia, wielkości strefy pożarowej, czasu ewakuacji, liczby użytkowników, obciążenia ogniowego i wymagań projektu. W praktyce projektant albo rzeczoznawca ppoż. ocenia cały układ, a nie tylko pojedyncze drzwi.
Warto rozważyć wyższą klasę, gdy chodzi o większe garaże, archiwa, serwerownie, pomieszczenia o podwyższonym ryzyku pożaru, newralgiczne drogi ewakuacyjne albo obiekty, w których ewakuacja może potrwać dłużej niż zwykle. Z drugiej strony nie wybierałbym mocniejszego rozwiązania wyłącznie „na zapas”, bo wyższa klasa to zwykle większa masa, bardziej wymagający montaż i większa szansa na błędy wykonawcze. Najlepszy efekt daje rozwiązanie dobrane do realnego scenariusza pożarowego, a nie do intuicji inwestora.
Jeśli mam wskazać jedną zasadę z praktyki, to tę: EI60 działa tylko wtedy, gdy działa cały system - od projektu, przez dobór kompletu, po montaż i późniejszy serwis. Przy odbiorze zawsze sprawdzam nie tylko klasę na deklaracji, ale też zakres badania, rodzaj przegrody, osprzęt i wszystkie miejsca przebicia instalacyjnego. To właśnie tam najczęściej zaczynają się problemy, które na papierze wyglądają niewinnie, a w pożarze decydują o realnym czasie ochrony.
