Klapa dymowa to jeden z tych elementów ochrony przeciwpożarowej, o których zwykle przypomina się dopiero przy projekcie, odbiorze albo przeglądzie budynku. W praktyce chodzi o urządzenie, które ma odprowadzić dym i gorące gazy na zewnątrz, żeby utrzymać drożność dróg ewakuacyjnych i ułatwić działania straży pożarnej. Poniżej wyjaśniam, jak to działa, gdzie ma sens, od czego zależy dobór i na co uważać przy montażu oraz serwisie.
Najważniejsze rzeczy, które trzeba wiedzieć przed doborem systemu oddymiania
- Cel jest prosty: odprowadzić dym i ciepło, zanim zagrożą ewakuacji i konstrukcji budynku.
- To nie jest samodzielny detal: skuteczność zależy też od dopływu powietrza, sterowania i podziału na strefy dymowe.
- Dobór zależy od obiektu: inaczej projektuje się klatkę schodową, inaczej halę, garaż czy atrium.
- Liczy się zgodność z normami i projektem: w Polsce punkt odniesienia stanowią warunki techniczne, Prawo budowlane i PN-EN 12101-2.
- Przeglądy są obowiązkowe: urządzenia przeciwpożarowe trzeba kontrolować zgodnie z DTR, zwykle nie rzadziej niż raz w roku.
- Na etapie odbioru łatwo popełnić błąd: najczęściej przez brak nawiewu, zły napęd albo brak dostępu serwisowego.
Jak działa oddymianie grawitacyjne i po co ono jest
Najprościej: po wykryciu pożaru system otwiera urządzenie oddymiające, a dym ucieka ku górze, bo jest lżejszy od chłodniejszego powietrza. Dzięki temu w dolnej strefie pomieszczenia dłużej utrzymuje się warstwa względnie przejrzystego powietrza, czyli ta część przestrzeni, przez którą ludzie faktycznie się ewakuują. To właśnie dlatego dobrze zaprojektowany układ ma znaczenie nie tylko dla bezpieczeństwa osób, ale też dla ratowników i dla ograniczenia temperatury pod stropem.

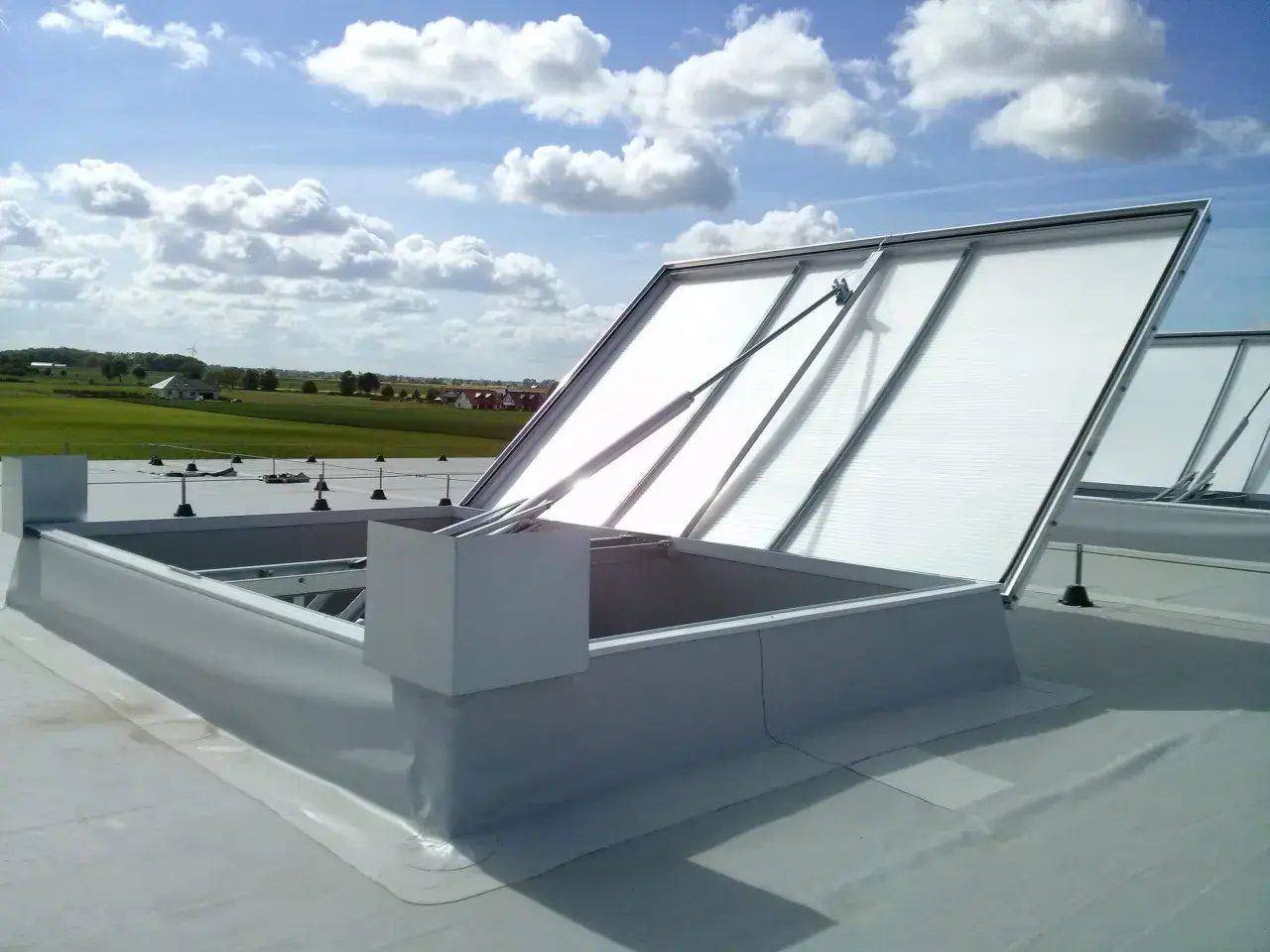

W praktyce całość działa w kilku krokach: czujka lub centrala wykrywa zagrożenie, napęd otwiera klapy dymowe, a jednocześnie uruchamia się dopływ powietrza z niższej części obiektu. Bez nawiewu dym nie ma gdzie uciekać w kontrolowany sposób i system traci skuteczność. Dobrze zaprojektowana powierzchnia czynna oddymiania nie jest więc tylko wymiarem z katalogu, ale realną wydajnością całego układu. Z tego powodu projekt zawsze trzeba czytać jako całość, a nie jako pojedynczy element na dachu.
Warto też pamiętać, że oddymianie grawitacyjne nie służy tylko „usuwaniu dymu”. Ono ma utrzymać warunki, w których można działać: uciekać, szukać drogi wyjścia, prowadzić akcję ratowniczą i ograniczać zniszczenia. To prowadzi wprost do pytania, gdzie takie rozwiązanie ma największy sens.
Gdzie takie rozwiązanie sprawdza się najlepiej
Nie każdy budynek potrzebuje identycznego układu, ale kilka typów obiektów wraca w praktyce najczęściej. Najbardziej typowe zastosowania to:
- klatki schodowe w budynkach wielokondygnacyjnych, bo to one są główną drogą ewakuacji i pierwszą osią rozprzestrzeniania się dymu,

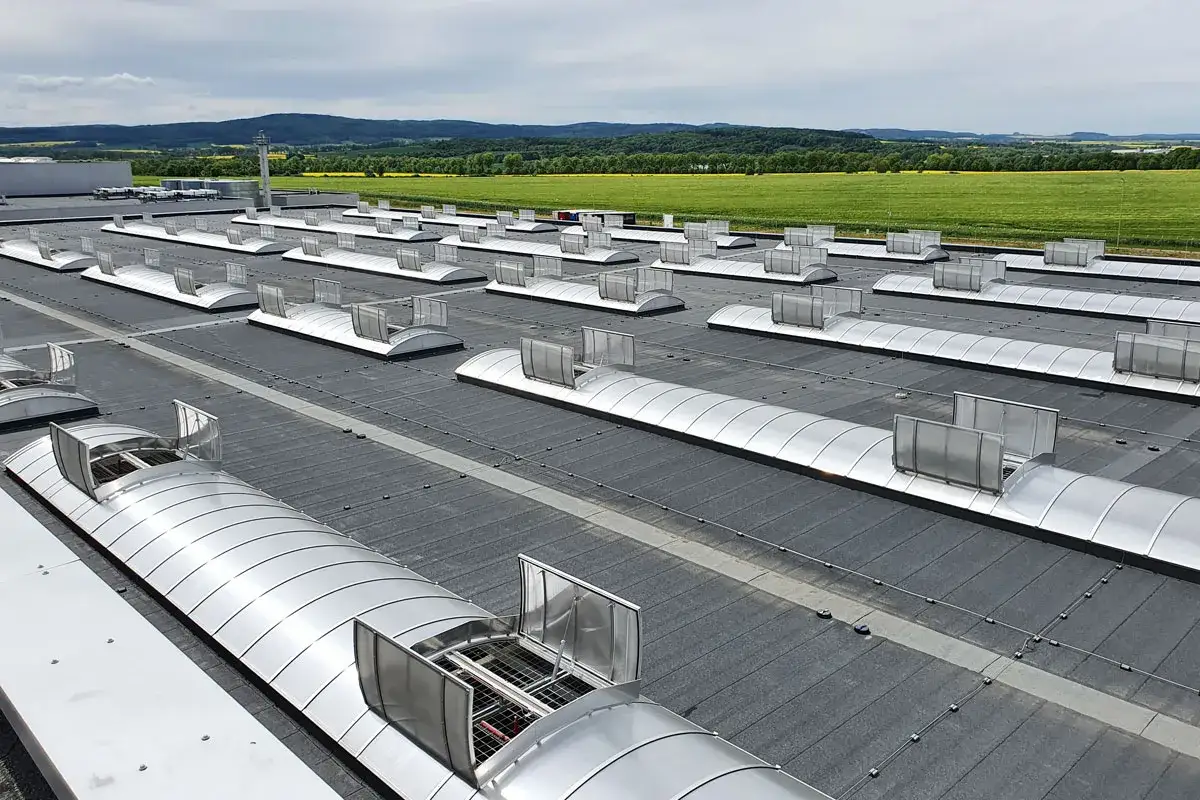

- hale produkcyjne i magazynowe, gdzie duża kubatura wymaga skutecznego odprowadzenia dymu z górnej warstwy,
- garaże podziemne i nadziemne, bo tam dym szybko ogranicza widoczność i utrudnia orientację,
- atria, pasaże i centra handlowe, gdzie otwarta przestrzeń przyspiesza rozchodzenie się dymu w pionie,
- korytarze i ciągi komunikacyjne, jeśli projekt przewiduje wydzielone strefy oddymiania.
W budynkach mieszkalnych i użyteczności publicznej kluczowe jest to, by system był dopasowany do scenariusza pożarowego, a nie po prostu „zamontowany”. Zwykłe okno dachowe nie zastępuje certyfikowanego urządzenia oddymiającego, nawet jeśli z zewnątrz wygląda podobnie. Różnica zaczyna się w detalach: w napędzie, odporności na temperaturę, sterowaniu i sposobie działania w sytuacji awaryjnej.
Właśnie dlatego przy dobrym projekcie nie pytam najpierw „jaką klapę wybrać”, tylko „jak zachowa się dym w tym konkretnym budynku”. To prowadzi do doboru właściwej konstrukcji, a nie tylko ładnego elementu na dachu.
Jak dobrać urządzenie do budynku
Przy doborze patrzę na trzy rzeczy jednocześnie: geometrię obiektu, sposób użytkowania i to, jak ma zadziałać napowietrzanie. Dopiero potem wybiera się konkretny model, napęd i automatykę. Dla czytelnika najpraktyczniejsze jest rozróżnienie po konstrukcji i zastosowaniu:
| Wariant | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Jednoskrzydłowa dachowa | Hale, magazyny, mniejsze strefy oddymiania | Prosta konstrukcja, dobra wydajność, łatwiejszy serwis | Wymaga poprawnego doboru powierzchni czynnej i nawiewu |
| Dwuskrzydłowa dachowa | Gdy potrzebna jest większa powierzchnia otwarcia lub elastyczność układu | Wygodne przy większych otworach, często lepsze wykorzystanie przestrzeni | Bardziej złożona mechanika, większa wrażliwość na błędy montażu |
| Ścienna lub okno oddymiające | Klatki schodowe, fasady, wybrane strefy w budynkach publicznych | Dobre tam, gdzie otwór w dachu nie jest optymalny lub możliwy | Wymaga bardzo precyzyjnego powiązania z projektem budynku |
W praktyce spotkasz też dwa główne sposoby sterowania: elektryczny i pneumatyczny. Elektryczne układy są częste tam, gdzie liczy się wygodna integracja z centralą oddymiania, czujkami i przyciskami ręcznymi. Pneumatyczne bywają wybierane w większych obiektach, bo dobrze znoszą określone scenariusze pracy i pozwalają projektować układ pod konkretną kubaturę. Nie ma tu jednego zwycięzcy, jest tylko dobre dopasowanie do obiektu.
Jeśli chodzi o koszty, rynek jest szeroki: prostsze modele zaczynają się zwykle od około 2,7 tys. zł netto za samo urządzenie, a większe i bardziej rozbudowane potrafią kosztować kilkanaście tysięcy złotych netto. Do tego trzeba doliczyć automatykę, zasilanie, przewody, montaż i uruchomienie, więc pełny budżet bywa znacznie wyższy niż cena samego skrzydła klapy. I właśnie dlatego zaniżanie kosztu na etapie projektu najczęściej kończy się później poprawkami.
Dobór sprzętu to dopiero połowa sprawy, bo równie ważne są przepisy, zgodność techniczna i odbiór całego układu.
Co mówią przepisy i normy w Polsce
W Polsce projekt oddymiania opiera się na obowiązujących warunkach technicznych, Prawie budowlanym oraz normach z rodziny PN-EN 12101, a dla klatek schodowych bardzo często korzysta się też z wytycznych CNBOP-PIB. W praktyce oznacza to jedno: urządzenie nie może być „podobne do klapy dymowej”, tylko musi być częścią systemu przewidzianego przez projekt i odpowiednio potwierdzonego dokumentacyjnie. Tu nie ma miejsca na przypadkowe zamienniki.
Najważniejsze elementy, które sprawdzam przy takim układzie, to:
- zgodność z projektem pożarowym i scenariuszem rozwoju pożaru,
- certyfikowane wyroby dobrane do konkretnego zastosowania,
- automatyczne uruchamianie po sygnale z systemu pożarowego oraz możliwość ręcznego zadziałania,
- zapewniony dopływ powietrza, bez którego oddymianie traci sens,
- zasilanie podstawowe i awaryjne, bo system ma działać także podczas zaniku napięcia,
- komplet dokumentów powykonawczych, bez których późniejszy serwis staje się chaotyczny.
W budynkach wielokondygnacyjnych szczególnie ważne jest, by oddymianie nie było traktowane jako osobna instalacja. W praktyce musi współpracować z alarmem pożarowym, drzwiami, napowietrzaniem i podziałem na strefy. Inaczej otwierasz urządzenie, ale nie rozwiązujesz problemu dymu. To właśnie na etapie projektu najłatwiej wyłapać, czy cały układ rzeczywiście ma sens.
Serwis i testy, które utrzymują system w gotowości
Nawet najlepiej dobrany układ przestaje być użyteczny, jeśli nie jest sprawdzany. Przepisy wymagają przeglądów technicznych i czynności konserwacyjnych zgodnie z dokumentacją producenta, a nie rzadziej niż raz w roku. W praktyce wielu producentów zaleca częstsze kontrole, zwykle co 6 miesięcy, zwłaszcza przy bardziej obciążonych instalacjach lub urządzeniach pracujących na dachu.
Podczas serwisu sprawdza się przede wszystkim:
- czy skrzydło otwiera się bez oporu i domyka prawidłowo,
- czy centrala, czujki i przyciski ręczne reagują tak, jak przewidziano,
- czy zasilanie awaryjne utrzymuje działanie systemu,
- czy nie ma korozji, uszkodzeń uszczelek, luzów albo śladów przecieków,
- czy w strefie dachu lub stropu nie ma przeszkód, które blokują ruch skrzydła,
- czy po przeglądzie wykonano wpis do dokumentacji obiektu.
Przy urządzeniach montowanych na wysokości trzeba doliczyć jeszcze warstwę BHP. Sama kontrola systemu nie kończy się na sprawdzeniu elektroniki, bo serwisant musi mieć bezpieczny dostęp do dachu, odpowiednie zabezpieczenie przed upadkiem i sensowną organizację pracy. Z mojego punktu widzenia to częsty, niedoceniany element całej układanki: system może być dobry technicznie, ale trudny w obsłudze, jeśli nikt nie przewidział bezpiecznej drogi dojścia do niego.
Najdroższy błąd nie polega zwykle na złym modelu, tylko na tym, że przez lata nikt nie sprawdza, czy system nadal jest gotowy do zadziałania. To prowadzi do ostatniej, bardzo praktycznej części: co przejrzeć przed odbiorem albo zakupem.
Na etapie odbioru najłatwiej wychwycić błędy, które później kosztują najwięcej
Jeżeli mam doradzić tylko kilka rzeczy przed odbiorem, to zawsze zaczynam od dokumentów i prostego testu działania. To właśnie wtedy wychodzi, czy system jest kompletny, czy tylko wygląda na gotowy. Nie chodzi o formalność, tylko o realną gotowość do pracy w dniu pożaru.
- Sprawdź, czy urządzenia mają właściwe potwierdzenie zgodności i czy odpowiadają temu, co wpisano w projekcie.
- Zweryfikuj, czy układ ma zapewniony nawiew, a nie tylko otwierane skrzydło na dachu.
- Upewnij się, że przewidziano zasilanie awaryjne i że system działa po zaniku napięcia.
- Zobacz, czy dostęp serwisowy do dachu jest bezpieczny i realny, a nie tylko „teoretycznie możliwy”.
- Poproś o protokół prób, instrukcję obsługi i harmonogram przeglądów.
W dobrze zrobionym obiekcie oddymianie nie jest dekoracją techniczną, tylko częścią strategii bezpieczeństwa. Jeśli ma działać bez dyskusji w krytycznym momencie, trzeba je dobrać pod konkretny budynek, poprawnie zintegrować z resztą instalacji i potem konsekwentnie serwisować. To prosty wniosek, ale w praktyce właśnie on najczęściej decyduje o tym, czy układ naprawdę chroni ludzi, czy tylko spełnia rolę formalnego wyposażenia.
