Strefa ex to nie tylko oznaczenie na planie, ale praktyczny opis obszaru, w którym trzeba ograniczyć ryzyko zapłonu już na etapie projektu, montażu i eksploatacji. W tym artykule pokazuję, jak czytać klasy 0, 1, 2 oraz 20, 21, 22, jak powstaje ocena zagrożenia wybuchem i jakie zabezpieczenia mają realne znaczenie w ochronie przeciwpożarowej. Dorzucam też najczęstsze błędy z budów, zakładów i remontów, bo to właśnie one najczęściej psują dobrze zaplanowane rozwiązania.
Najważniejsze wnioski o strefach zagrożonych wybuchem
- Klasyfikacja stref określa, gdzie i jak często może pojawić się atmosfera wybuchowa, a nie tylko gdzie są materiały palne.
- Strefy 0, 1 i 2 dotyczą gazów, par i mgieł, a 20, 21 i 22 dotyczą pyłów palnych.
- Najwyższe ryzyko występuje tam, gdzie atmosfera wybuchowa pojawia się stale lub przez długi czas, np. wewnątrz zbiorników, silosów i instalacji.
- W praktyce liczą się: właściwy dobór urządzeń Ex, wentylacja, uziemienie, eliminacja źródeł zapłonu i kontrola prac gorących.
- Ocena zagrożenia wybuchem musi być powiązana z dokumentacją, oznakowaniem i aktualizacją po każdej zmianie procesu.
- W ochronie przeciwpożarowej kluczowe jest nie tylko ugaszenie pożaru, ale też ograniczenie rozprzestrzeniania ognia i zapewnienie ewakuacji.
Co naprawdę oznacza klasyfikacja stref zagrożonych wybuchem
Najprościej ujmując, chodzi o odpowiedź na pytanie: gdzie może pojawić się mieszanina palna z powietrzem i jak długo może tam pozostawać. To ważne, bo sama obecność paliwa, rozpuszczalnika, pyłu czy gazu nie przesądza jeszcze o strefie. Decydują częstotliwość, czas trwania, warunki procesu i to, czy istnieją skuteczne środki ograniczające emisję lub rozprzestrzenianie się atmosfery wybuchowej.
Ja patrzę na to przede wszystkim przez pryzmat bezpieczeństwa pożarowego: jeśli w obiekcie pojawia się ryzyko zapłonu, to trzeba jednocześnie ograniczyć źródła iskier, gorące powierzchnie, wyładowania elektrostatyczne i niekontrolowane prace remontowe. Dlatego klasyfikacja stref Ex nie jest dodatkiem do projektu, tylko jednym z fundamentów całego układu zabezpieczeń. To prowadzi prosto do pytania, jak rozróżnić poszczególne strefy w praktyce.
Jak czytać strefy 0, 1, 2 oraz 20, 21, 22
W praktyce spotyka się dwa równoległe układy: jeden dla gazów, par i mgieł, drugi dla pyłów palnych. Najważniejsza zasada jest prosta: im niższy numer strefy, tym bardziej wymagające środowisko i ostrzejsze wymagania wobec sprzętu oraz organizacji pracy.
| Strefa | Co oznacza w praktyce | Typowe miejsca | Co to zwykle znaczy dla sprzętu |
|---|---|---|---|
| 0 | Atmosfera wybuchowa występuje stale, często lub przez długie okresy | Wnętrza zbiorników, reaktorów, niektórych rurociągów | Najwyższy poziom wymagań, zwykle kategoria 1G |
| 1 | Atmosfera wybuchowa może pojawić się podczas normalnej pracy | Okolice napełniania, odpowietrzania, uszczelnień pomp i zaworów | Zwykle kategoria 2G, czasem wyższa |
| 2 | Atmosfera wybuchowa nie powinna występować w normalnej pracy, a jeśli się pojawi, to krótko | Otoczenie strefy 1, miejsca przy instalacjach transferowych | Zwykle kategoria 3G, w wielu przypadkach także 2G lub 1G |
| 20 | Pył palny występuje stale, często lub przez długie okresy | Wnętrza silosów, zbiorników, instalacji transportu pyłu | Najwyższe wymagania, zwykle kategoria 1D |
| 21 | Pył palny może pojawić się podczas normalnej pracy | Okolice przesypów, napełniania, rozładunku, filtrów | Zwykle kategoria 2D |
| 22 | Pył palny nie powinien występować na co dzień, a jeśli się pojawi, to krótko | Otoczenie strefy 21, obszary osiadania pyłu | Zwykle kategoria 3D |
Najczęściej błędnie zakłada się, że strefa 0 albo 20 to „rzadki przypadek”. W rzeczywistości właśnie tam ryzyko bywa największe, bo atmosfera wybuchowa jest związana z wnętrzem procesu, a nie z przypadkowym incydentem. Z kolei strefy 2 i 22 są zdradliwe, bo ludzie traktują je jako „prawie bezpieczne”, mimo że to nadal obszary, w których trzeba świadomie dobierać urządzenia i procedury. Skoro już widać, jak działa podział, warto przejść do samego procesu klasyfikacji na obiekcie.
Jak powstaje ocena zagrożenia wybuchem na obiekcie
Ocena nie zaczyna się od rysowania kółek na planie. Najpierw trzeba zidentyfikować substancje, źródła emisji i warunki procesu: ciśnienie, temperaturę, wydajność, wentylację, sposób napełniania, opróżniania i przechowywania. Dopiero potem określa się, gdzie atmosfera wybuchowa może powstawać, jak daleko się rozchodzi i które miejsca trzeba zaklasyfikować jako strefy zagrożone wybuchem.

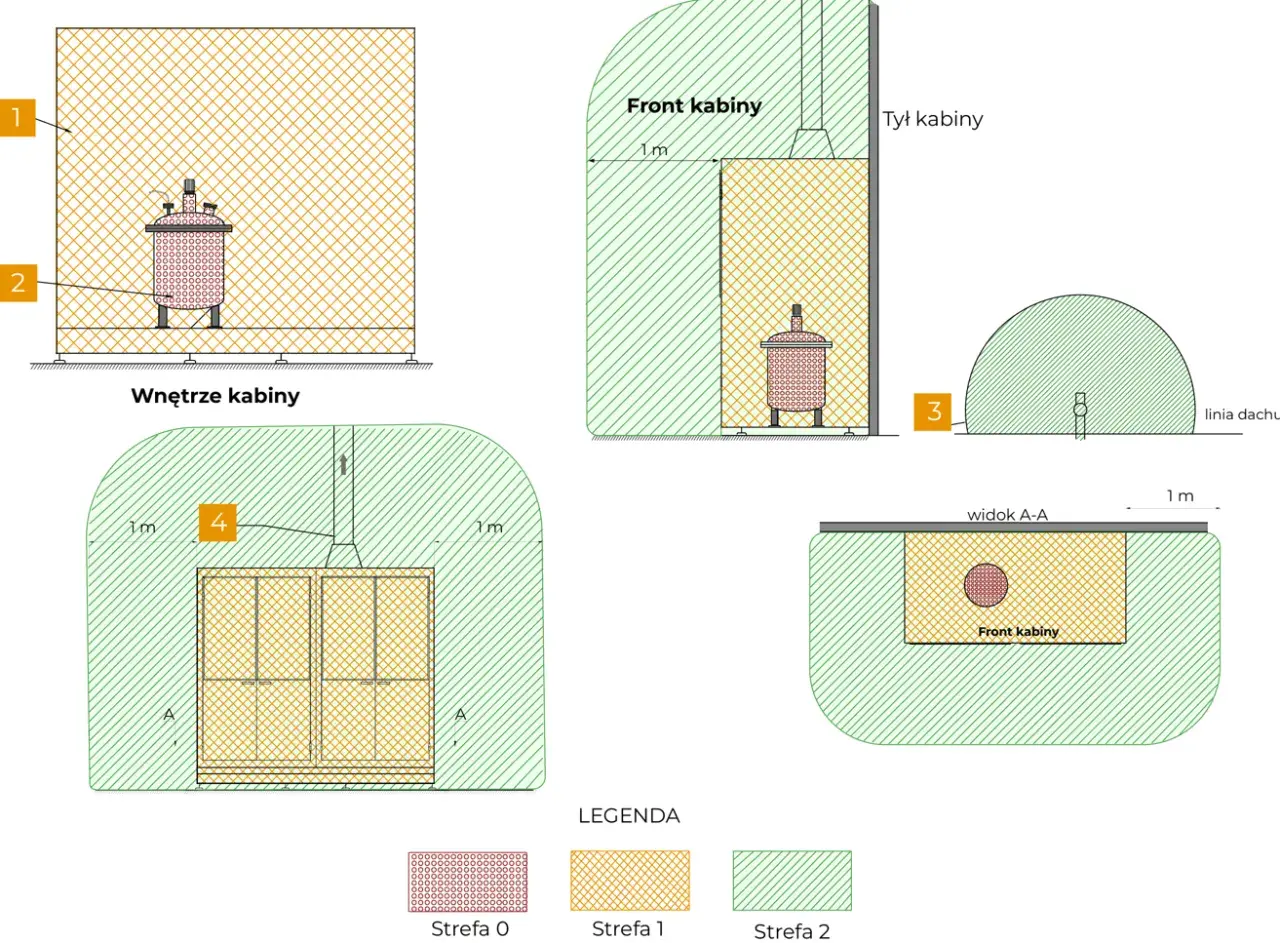

W obiektach, w których prowadzi się procesy z użyciem materiałów mogących tworzyć mieszaniny wybuchowe albo takie materiały się magazynuje, ocena zagrożenia wybuchem powinna wskazywać pomieszczenia zagrożone wybuchem, strefy w pomieszczeniach i na zewnątrz oraz czynniki mogące zainicjować zapłon. W praktyce oznacza to też graficzną dokumentację klasyfikacyjną, czyli plan pokazujący zasięg stref i lokalizację źródeł emisji. Ja traktuję ten dokument jako narzędzie robocze, a nie papier do segregatora.
Ważny detal: w przepisach pojawia się też pojęcie pomieszczenia zagrożonego wybuchem. Jeśli możliwa mieszanina wybuchowa mogłaby spowodować wzrost ciśnienia w pomieszczeniu powyżej 5 kPa, klasyfikacja i środki ochronne muszą być potraktowane wyjątkowo serio. To nie jest teoria dla dużych zakładów chemicznych; podobne problemy pojawiają się także w magazynach pyłów, lakierniach i przy instalacjach technologicznych. To naturalnie prowadzi do pytania, co po klasyfikacji ma realnie ograniczyć ryzyko.
Jakie zabezpieczenia naprawdę ograniczają ryzyko pożaru i wybuchu
Sama klasyfikacja nie chroni przed wybuchem. Chronią dopiero rozwiązania dobrane do strefy i procesu. W praktyce najwięcej daje połączenie kilku warstw zabezpieczeń, a nie jeden „cudowny” produkt.
- Odpowiednio dobrane urządzenia Ex - sprzęt elektryczny i nieelektryczny musi mieć kategorię zgodną ze strefą. Ex d oznacza obudowę odporną na skutki wybuchu wewnątrz, a Ex i to rozwiązanie iskrobezpieczne, czyli ograniczające energię obwodu do poziomu bezpiecznego dla atmosfery wybuchowej.
- Wentylacja i odciąg - skutecznie obniżają stężenie palnych par i pyłów, ale tylko wtedy, gdy są poprawnie zaprojektowane i utrzymywane. Sama „wentylacja jest” nie wystarcza.
- Uziemienie i wyrównanie potencjałów - szczególnie ważne przy przeładunku cieczy palnych, pracy z wężami, cysternami i zbiornikami. Elektrostatyka potrafi zapalić atmosferę bez żadnego otwartego ognia.
- Eliminacja źródeł zapłonu - gorące powierzchnie, szlifierki, lampy, zwykłe przedłużacze, telefony bez odpowiedniej ochrony, a nawet niewłaściwie dobrane narzędzia ręczne.
- Detekcja i automatyka bezpieczeństwa - czujniki gazu, odcięcie zasilania, blokady technologiczne i sygnalizacja alarmowa skracają czas reakcji, gdy coś zaczyna wychodzić poza normę.
- Procedury prac pożarowo niebezpiecznych - cięcie, spawanie, szlifowanie czy użycie palników w pobliżu stref wymaga szczególnej kontroli. W takich miejscach stężenie par lub gazów w mieszaninie z powietrzem nie powinno przekraczać 10% dolnej granicy wybuchowości.
W ochronie przeciwpożarowej ważne są też elementy mniej spektakularne, ale bardzo skuteczne: właściwe składowanie materiałów, oznakowanie stref, dostęp do gaśnic i hydrantów, przeszkolenie ludzi oraz kontrola po zakończeniu prac. To właśnie te „nudne” rzeczy najczęściej robią różnicę, gdy pojawia się realne zdarzenie. A skoro o błędach mowa, tu najłatwiej wskazać miejsca, w których inwestorzy i wykonawcy potykają się najczęściej.
Najczęstsze błędy, które widzę na budowach i w zakładach
Największy problem rzadko polega na tym, że ktoś nie zna definicji strefy. Częściej chodzi o zbyt optymistyczną ocenę ryzyka, brak aktualizacji dokumentacji albo pomijanie „drobnych” detali, które w praktyce są krytyczne.
- Mylenie strefy wybuchowej ze strefą pożarową - to dwa różne pojęcia. Strefa pożarowa porządkuje bezpieczeństwo budynku, a strefa Ex opisuje obszar zagrożony atmosferą wybuchową.
- Zakładanie, że pył nie jest paliwem - pył drzewny, mąka, cukier, tworzywa i część pyłów metalicznych bywają równie problematyczne jak gazy.
- Dobór sprzętu bez sprawdzenia kategorii i temperatury - urządzenie może być „przeciwwybuchowe”, ale nadal niepasujące do konkretnej strefy albo zbyt gorące dla danej substancji.
- Brak aktualizacji po zmianie procesu - nowy surowiec, większa wydajność, zmiana wentylacji albo inne ustawienie maszyn potrafią całkowicie zmienić klasę zagrożenia.
- Bagatelizowanie elektrostatyki - ludzie częściej boją się iskry z palnika niż ładunku zgromadzonego na wężu, beczce czy folii.
- Remont „na skróty” - tymczasowe zasilanie, przypadkowe lampy, otwarte źródła ciepła i brak nadzoru po zakończeniu prac to klasyka problemów.
Ja zwykle powtarzam jedną rzecz: jeśli obiekt ma już wyznaczone strefy Ex, to największe ryzyko pojawia się nie przy projekcie, tylko przy zmianach wykonywanych „na szybko”. Właśnie dlatego sens ma prosty audyt przed odbiorem i po każdej ingerencji w technologię. Do tego warto dojść krok po kroku.
Co sprawdzić przed odbiorem i po każdej zmianie procesu
Praktyczna lista kontrolna jest krótsza, niż wielu osobom się wydaje, ale musi być sprawdzana konsekwentnie. Jeśli któryś punkt nie zgadza się z rzeczywistością, cała koncepcja bezpieczeństwa zaczyna się rozjeżdżać.
- Czy dokumentacja zawiera plan stref, źródła emisji i wskazanie czynników zapłonu.
- Czy urządzenia w strefach mają właściwe oznaczenia Ex i są dobrane do gazu albo pyłu, a nie tylko „ogólnie do pracy w trudnych warunkach”.
- Czy wentylacja, odciąg i ewentualne układy detekcji działają tak, jak zakłada projekt.
- Czy są wdrożone procedury prac gorących, wydawania pozwoleń i kontroli po zakończeniu robót.
- Czy oznakowanie, instrukcje i zakazy są czytelne także dla ekip zewnętrznych.
- Czy po zmianie surowca, wydajności, układu maszyn lub sposobu składowania wykonano ponowną ocenę zagrożenia wybuchem.
W budynkach mieszkalnych temat bywa odległy, ale w obiektach przemysłowych, magazynach, lakierniach, stacjach paliw, silosach czy warsztatach remontowych to już codzienność. Przepisy przeciwpożarowe wymagają, by budynek i urządzenia były projektowane tak, aby ograniczać możliwość powstania pożaru, spowalniać jego rozprzestrzenianie i dać ludziom szansę na ewakuację. W mojej ocenie największą różnicę robi nie sam koszt sprzętu, tylko konsekwencja w aktualizacji dokumentacji i egzekwowaniu zasad na co dzień.
Najlepszy moment na korektę jest przed zmianą technologii
Jeżeli w zakładzie zmienia się surowiec, wydajność, układ wentylacji, sposób przeładunku albo nawet tylko organizacja pracy, klasyfikację stref trzeba zweryfikować ponownie. To samo dotyczy remontów, które na czas robót wprowadzają tymczasowe źródła zapłonu, dodatkowe przewody, agregaty, nagrzewnice i sprzęt bez odpowiedniej ochrony.
Najlepsze efekty daje podejście proste, ale konsekwentne: najpierw rzetelna ocena zagrożenia, potem prawidłowe oznaczenie stref, właściwy dobór urządzeń i dopiero na końcu kontrola eksploatacji. Jeśli te elementy są spójne, ryzyko spada wyraźnie. Jeśli brakuje choć jednego z nich, cały system bezpieczeństwa robi się kruchy. W ochronie przeciwpożarowej właśnie taka spójność decyduje o tym, czy strefa Ex pozostaje tylko zapisem w dokumentacji, czy rzeczywiście działa w praktyce.
