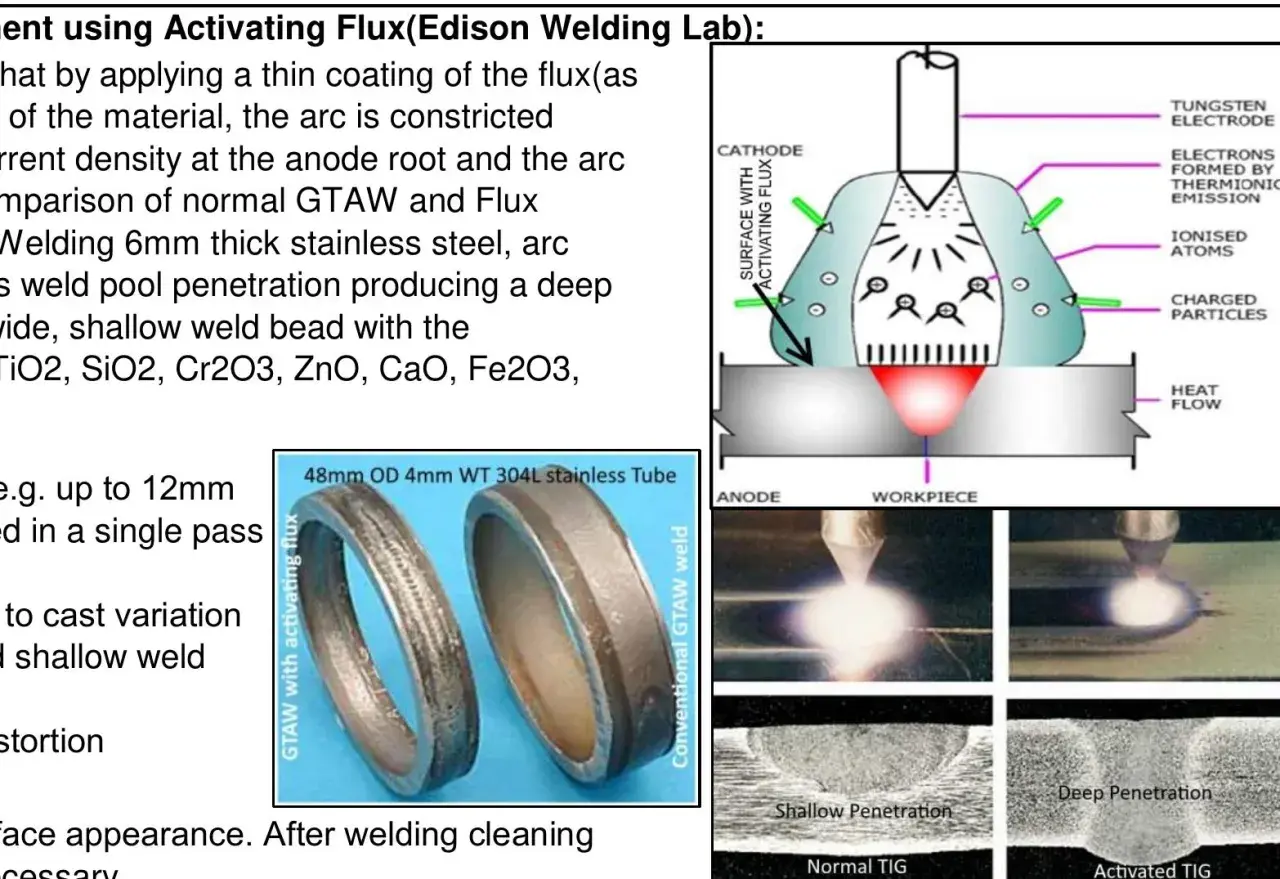

W praktyce podkład spawalniczy jest materiałem podkładowym, który podtrzymuje jeziorko od spodu i pomaga uzyskać równy przetop bez zbędnych poprawek od strony grani. W polskich rozmowach branżowych to pojęcie bywa mylone z podkładem antykorozyjnym w sprayu, ale tutaj chodzi o element stosowany w samym procesie spawania. Poniżej wyjaśniam, kiedy takie rozwiązanie ma sens, jak dobrać jego typ do złącza i procesu oraz jakie błędy najczęściej psują efekt.
Najważniejsze rzeczy przed wyborem podparcia spoiny
- Podparcie od spodu stabilizuje jeziorko spawalnicze i ułatwia uzyskanie pełnego przetopu.
- Najczęściej stosuje się ceramikę, miedź albo rozwiązania stałe z materiału podobnego do łączonych elementów.
- O wyborze decydują przede wszystkim proces spawania, grubość materiału, dostęp do spodu i wymagania jakościowe.
- Podkładki ceramiczne są zwykle jednorazowe, ale dobrze redukują szlifowanie i poprawki.
- Największa oszczędność bierze się nie z samego zakupu, tylko z mniejszej liczby poprawek, szlifowania i przestojów.
Czym jest materiał podkładowy i po co się go stosuje
W spoinie liczy się nie tylko lico, ale też grań, czyli spód złącza. To właśnie tam najłatwiej o wypływ ciekłego metalu, nieregularny ścieg albo konieczność dodatkowego szlifowania. Materiał podkładowy układa się od strony grani po to, by podtrzymać roztopiony metal i umożliwić wykonanie pierwszego, krytycznego przejścia złącza.
Najprościej mówiąc, taki element działa jak kontrolowane oparcie dla spoiny. W zależności od konstrukcji może być tymczasowy albo stały. Tymczasowe rozwiązania usuwa się po spawaniu, a stałe zostają w złączu i stają się jego częścią. Ja zwykle zaczynam od pytania, czy złącze ma być dostępne z obu stron, bo to od razu zawęża wybór.
W praktyce to rozwiązanie przydaje się tam, gdzie zależy nam na pełnym przetopie, ograniczeniu back grindingu, czyli szlifowania od spodu po zakończeniu spawania, oraz na uniknięciu gougingu, czyli bardziej agresywnego wycinania materiału z grani. Im mniej takich dodatkowych operacji, tym łatwiej utrzymać tempo pracy i porządek na stanowisku. Z tego powodu dalej przechodzę do typów podparcia, bo materiał i kształt robią tu realną różnicę.
Jakie rodzaje sprawdzają się w różnych złączach
| Rodzaj | Kiedy się sprawdza | Plusy | Ograniczenia |
|---|---|---|---|
| Ceramiczny | Jednostronne spawanie doczołowe, graniowe ściegi, konstrukcje stalowe, produkcja seryjna | Dobrze trzyma jeziorko, pomaga uzyskać czystą grań, ogranicza poprawki | Zwykle jednorazowy, wymaga dobrego dopasowania i czystej powierzchni |
| Miedziany | Prace powtarzalne, elementy, które często spawa się tym samym układem | Może być używany wielokrotnie, dobrze odprowadza ciepło | Bywa cięższy, wymaga dobrego przylegania i zwykle jest droższy w zakupie |
| Stały z materiału podobnego do łączonych elementów | Gdy podparcie ma zostać w złączu na stałe | Spójność materiałowa i prostsza logika projektu | Nie da się go traktować jak rozwiązania tymczasowego, trzeba uwzględnić go w projekcie |
| Elastyczny lub segmentowy | Rury, łuki, miejsca o ograniczonym dostępie, zmienne promienie | Łatwiejsze dopasowanie do geometrii | Jest bardziej czuły na dokładność montażu i równy docisk |
W ceramice spotyka się wersje o różnym zachowaniu termicznym: jedna lepiej znosi wysoką temperaturę, ale jest bardziej krucha, inna lepiej wytrzymuje szok termiczny i łatwiej współpracuje z różnymi mocowaniami. Na rynku polskim takie wkłady bywają oferowane w profilach 6, 9 i 13 mm, a ceny krótszych zestawów zaczynają się mniej więcej od 100 zł za 6 m, podczas gdy dłuższe odcinki potrafią kosztować około 510 zł za 30 m. To pokazuje prostą rzecz: przy krótkiej serii nie kupuje się materiału „na zapas”, tylko pod konkretny zakres prac.
Dobór typu to dopiero pierwszy krok. Tak samo ważne jest dopasowanie profilu rowka do procesu i geometrii złącza, bo to właśnie tam najczęściej wygrywa albo przegrywa jakość grani.
Jak dobrać go do metody, geometrii i grubości
Proces spawania ma pierwszeństwo
Do spawania elektrodą otuloną, pod topnikiem oraz drutami rdzeniowymi z wypełnieniem rutylowym zwykle wybiera się rowek prostokątny albo trapezowy. Przy drutach litych w osłonie gazów oraz drutach zasadowych i metalicznych lepiej sprawdza się rowek owalny. Taki dobór nie jest detalem estetycznym, tylko sposobem na to, by jeziorko było prowadzone stabilnie i nie traciło podparcia.
Geometria złącza zmienia wszystko
Podkładka okrągła dobrze pracuje w złączach typu X oraz tam, gdzie potrzebny jest pełny przetop w połączeniach kątowych. Z kolei rozwiązania płaskie stosuje się tam, gdzie spoinę trzeba ułożyć w innym układzie niż klasyczne złącze doczołowe. W praktyce ja patrzę najpierw na kształt spoiny, a dopiero potem na nazwę produktu w katalogu.
Przeczytaj również: Pianka poliuretanowa - Jak wybrać i uniknąć błędów?
Grubość i wymagana jakość nie są drugorzędne
Im grubszy materiał i im bardziej krytyczna konstrukcja, tym większy sens ma podparcie, które pomaga utrzymać czystą grań i powtarzalny przetop. Przy cienkich blachach margines błędu jest mniejszy: za mała szczelina potrafi zdusić przetop, a za duża kończy się przepaleniem albo niestabilną granią. Jeśli w projekcie jest WPS, czyli instrukcja technologiczna spawania, lepiej trzymać się jej założeń niż improwizować na stanowisku.
To prowadzi wprost do montażu, bo nawet dobry materiał nie zadziała, jeśli źle przygotuje się złącze i docisk.
Jak zamontować podkładkę bez psucia przetopu
- Oczyść krawędzie z rdzy, farby, oleju i luźnych zanieczyszczeń. Brud pod podparciem psuje przyczepność i zaburza stabilność łuku.
- Ustaw złącze zgodnie z technologią, a nie „na oko”. Najważniejsza jest powtarzalna szczelina i równy styk na całej długości.
- Dopasuj profil podkładki do kształtu spoiny. Inny profil działa przy płaskim złączu, a inny przy rurze czy narożu.
- Przymocuj element zgodnie z jego systemem mocowania. W praktyce stosuje się taśmy samoprzylepne, szyny, klamry albo magnesy, zależnie od konstrukcji.
- Po spawaniu poczekaj, aż żużel i materiał ostygną na tyle, by bezpiecznie usunąć podkład. Przy ceramice nie warto szarpać na siłę, bo można uszkodzić granię.
Najważniejsze jest to, by podparcie nie przesuwało się w trakcie procesu. Jeśli odkleja się albo pracuje pod naciskiem łuku, cała korzyść znika. Na budowie i w warsztacie lepiej poświęcić kilka minut na ustawienie niż potem tracić czas na poprawki i szlifowanie.
Gdy montaż jest poprawny, zyskujesz nie tylko lepszą spoinkę, ale też mniej pyłu, hałasu i iskier przy dodatkowej obróbce. To ma znaczenie zwłaszcza przy pracy w ciasnym montażu, na wysokości albo przy elementach, które po spawaniu trudno jeszcze raz ustawić.
Najczęstsze błędy i ograniczenia, które wychodzą w praktyce
- Zły profil do procesu spawania. Rowek, który dobrze wygląda w katalogu, nie zawsze prowadzi jeziorko tak samo dobrze w realnym złączu.
- Słaby docisk albo nierówna przyczepność. Nawet niewielka przerwa pod spodem potrafi rozbić granię.
- Zbyt duże zaufanie do materiału podkładowego. On pomaga, ale nie naprawi złych parametrów, złego przygotowania krawędzi ani źle ustawionej szczeliny.
- Traktowanie ceramiki jak rozwiązania wielokrotnego użytku. W wielu zastosowaniach jest to materiał jednorazowy, więc trzeba go uwzględnić w kosztach produkcji.
- Pomijanie wymagań technologii. W części procedur zmiana rodzaju podparcia nie jest drobiazgiem, tylko elementem wpływającym na jakość i kwalifikację spawania.
Jest jeszcze jeden praktyczny aspekt: im więcej poprawiasz od spodu, tym bardziej rosną koszty i ryzyko uszkodzenia spoiny. Dlatego dobre podparcie działa najlepiej wtedy, gdy od początku ogranicza potrzebę back grindingu i innych naprawczych operacji. To właśnie tu widać różnicę między tanim zakupem a realną oszczędnością.
Gdzie na konstrukcjach daje największą oszczędność
| Scenariusz | Czy podparcie pomaga | Dlaczego |
|---|---|---|
| Jednostronne złącza doczołowe | Tak | Brak dostępu od tyłu wymaga stabilizacji jeziorka i kontroli grani |
| Konstrukcje stalowe z pełnym przetopem | Tak | Łatwiej uzyskać równy ścieg i ograniczyć poprawki po spawaniu |
| Produkcja seryjna elementów | Tak | Powtarzalne ustawienie skraca czas i zmniejsza liczbę odrzutów |
| Rury, profile zamknięte i miejsca o słabym dostępie | Tak | Geometria utrudnia klasyczne podparcie ręczne |
| Proste spoiny pachwinowe z łatwym dostępem z obu stron | Niekoniecznie | Podkład nie daje wtedy dużej przewagi nad standardowym prowadzeniem spoiny |
W konstrukcjach stoczniowych, stalowych i remontowych największą korzyść daje tam, gdzie liczy się jedna strona dostępu i wysoka powtarzalność. W takich warunkach każdy dodatkowy przejazd szlifierką, każda poprawka i każdy przestój kosztują więcej niż sam materiał. Dlatego dobry dobór podparcia bywa bardziej opłacalny niż późniejsze ratowanie spoiny.
To samo dotyczy pracy montażowej, gdzie nie zawsze da się wygodnie obrócić element albo spokojnie wrócić do niego po spawaniu. Im trudniejszy dostęp, tym bardziej opłaca się myśleć o podparciu już na etapie projektu lub przygotowania stanowiska.
Co sprawdzić przed zakupem, żeby nie przepłacić
- Czy potrzebujesz rozwiązania jednorazowego, czy wielokrotnego użytku.
- Jaki proces będzie dominował: MMA, MIG/MAG, TIG, SAW czy spawanie drutem rdzeniowym.
- Jaki profil rowka pasuje do geometrii złącza i grubości materiału.
- Czy ważniejsze jest szybkie mocowanie, odporność termiczna, czy łatwe usuwanie po spawaniu.
- Jaka długość opakowania ma sens przy realnym metrażu robót, a nie tylko w teorii.
Jeżeli spawa się krótko i doraźnie, nie ma sensu zamawiać dużych odcinków tylko dlatego, że są tańsze w przeliczeniu na metr. Przy pracy seryjnej sytuacja jest odwrotna: stabilny system mocowania i powtarzalny profil zwykle dają oszczędność większą niż sama różnica w cenie zakupu. Dobrze dobrany podkład spawalniczy nie jest więc dodatkiem „na wszelki wypadek”, tylko narzędziem do lepszego przetopu, czystszej grani i mniejszej liczby poprawek. Jeśli dostęp od spodu jest ograniczony, a jakość złącza ma znaczenie konstrukcyjne, właśnie od niego warto zacząć wybór, a dopiero potem patrzeć na cenę.
