Połączenie zbrojenia nie jest drobiazgiem montażowym. Od tego, czy pręty są zestawione na zakład, złączone mechanicznie albo zespolone spoiną, zależy ciągłość pracy belki, płyty czy słupa. W praktyce najlepsze sposoby łączenia prętów zbrojeniowych dobiera się do miejsca, obciążenia, średnicy stali i tego, ile masz miejsca w deskowaniu. Poniżej rozbijam temat na konkretne metody, ich ograniczenia i zasady wykonania, które naprawdę robią różnicę na budowie.
Najważniejsze rzeczy do zapamiętania
- Drut wiązałkowy trzyma zbrojenie w pozycji montażowej, ale nie zastępuje połączenia nośnego.
- Najczęściej stosuje się zakład, łączniki mechaniczne i spawanie; wybór zależy od projektu i dostępnego miejsca.
- Zakład musi mieć dobraną długość i nie powinien wypadać w strefie największych momentów zginających.
- Łączniki mechaniczne są wygodne przy ciasnym zbrojeniu, ale wymagają zgodności z dokumentacją producenta.
- Spawanie ma sens tylko wtedy, gdy przewiduje je projekt i spełnione są wymagania materiałowe oraz wykonawcze.

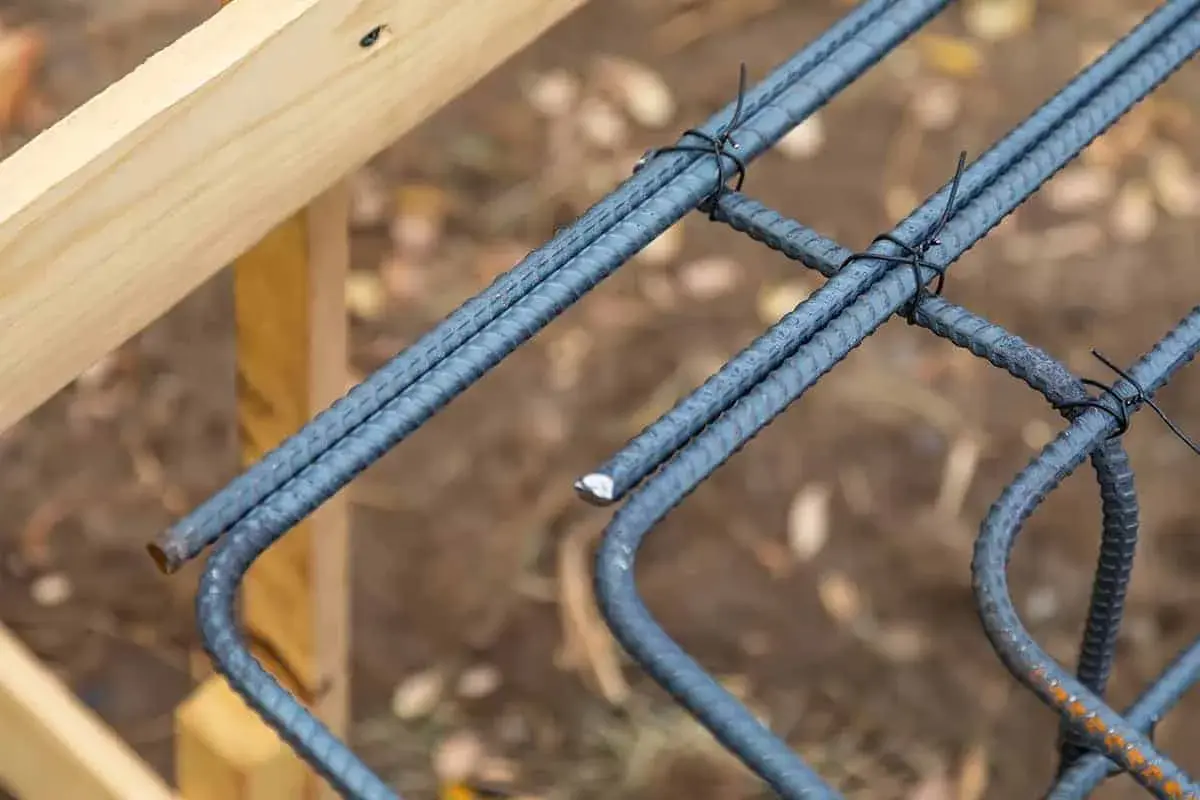

Na budowie bardzo łatwo pomylić „związane” z „połączone”. To nie jest to samo: drut wiązałkowy porządkuje kosz zbrojeniowy, ale sam z siebie nie zapewnia przeniesienia sił. Jeśli więc mówimy o rzeczywistym połączeniu prętów, chodzi o zakład, łącznik mechaniczny albo spoinę. To rozróżnienie oszczędza wiele nieporozumień, zwłaszcza przy odbiorach i przy pracach, w których każdy centymetr miejsca ma znaczenie.
Najczęściej stosowane metody i czym się różnią
W praktyce spotykam cztery rozwiązania: zakład, łączniki mechaniczne, spawanie oraz łączniki zalewowe. Każde działa inaczej i ma inne ograniczenia, więc dobre porównanie od razu pokazuje, gdzie dana metoda ma sens, a gdzie będzie tylko sztucznym utrudnieniem.
| Metoda | Jak działa | Kiedy ma sens | Główne ograniczenie |
|---|---|---|---|
| Zakład | Dwa pręty zachodzą na siebie na obliczoną długość, a siła przechodzi przez przyczepność betonu. | Gdy jest miejsce, zbrojenie nie jest zbyt ciasne i element nie wymaga wyjątkowo krótkiego złącza. | Wymaga dużej długości i poprawnego rozłożenia w strefie pracy elementu. |
| Łączniki mechaniczne | Pręty są łączone tuleją, gwintem, zaciskiem albo systemem zalewowym. | Przy słupach, ścianach, etapowaniu betonowania i tam, gdzie brakuje miejsca na zakład. | Trzeba dobrać system do średnicy, klasy stali i dokumentacji projektowej. |
| Spawanie | Pręty są łączone metalurgicznie, tak by siła przechodziła przez spoinę. | W prefabrykacji, przy detalach przewidzianych przez projekt i przy odpowiedniej spawalności stali. | Wymaga kwalifikacji, kontroli jakości i zgodności z procedurą spawalniczą. |
| Łączniki zalewowe | Połączenie uzyskuje się przez zalanie tulei odpowiednią zaprawą lub zaczynem. | Gdy nie ma miejsca na długi zakład, a pręty nie mają obu końców gwintowanych. | Wymaga systemu dopuszczonego do zastosowania i starannego montażu. |
| Wiązanie drutem | Pręty są tylko unieruchamiane w koszu zbrojeniowym. | Do montażu i utrzymania geometrii przed betonowaniem. | Nie jest połączeniem nośnym. |
Warto zapamiętać jedną rzecz: jeśli element ma przenosić obciążenia, sam drut wiązałkowy nie załatwia sprawy. Zbrojenie musi mieć ciągłość obliczeniową, a nie tylko ładny układ przed zalaniem betonu. Z tego właśnie powodu w następnym kroku zawsze patrzę na rodzaj elementu, bo to on zwykle przesądza o wyborze metody.
Jak dobrać metodę do elementu konstrukcji
Ławy i fundamenty
W ławach i prostych fundamentach zakład bywa najpraktyczniejszy, bo zwykle jest miejsce na odpowiednią długość i łatwo utrzymać ciągłość zbrojenia. Dobrze działa tam, gdzie pręty nie są przesadnie grube, a kosz nie jest przeładowany dodatkowymi strzemionami i wkładkami. W narożach i miejscach załamań trzeba jednak uważać: tam zbrojenie pracuje inaczej niż na prostym odcinku i często potrzebuje dodatkowych prętów wygiętych albo systemowego rozwiązania, a nie przypadkowego „dociągnięcia” na siłę.
Płyty i belki
Przy płytach i belkach kluczowe są strefy momentów zginających. Zakładu nie wrzuca się tam, gdzie element pracuje najmocniej na rozciąganie, bo wtedy połączenie dostaje najtrudniejsze warunki. W praktyce dla pręta 12 mm długość zakładu w sprzyjających warunkach może wynosić około 375 mm, ale w gorszych warunkach rośnie nawet do około 804 mm. Dla 16 mm to orientacyjnie około 561-1202 mm, a dla 20 mm około 747-1600 mm. To dobrze pokazuje, że nie ma jednej „magicznej” wartości dla całej budowy.
Słupy i ściany
W słupach i ścianach częściej zaczyna wygrywać łącznik mechaniczny, bo elementy pionowe lubią etapowanie i szybko robi się w nich ciasno. Długi zakład na całej wysokości słupa potrafi być po prostu nieporęczny, a czasem utrudnia betonowanie. Gdy w jednym przekroju musiałbym upchnąć zbyt wiele prętów, wolę szukać rozwiązania mechanicznego albo sprawdzić, czy projekt dopuszcza przesunięcie strefy łączenia. W pionie liczy się nie tylko nośność, ale też wygoda montażu i możliwość poprawnego zagęszczenia mieszanki.
Przeczytaj również: Podkład spawalniczy - Klucz do idealnego przetopu?
Naprawy i miejsca o małej przestrzeni
Przy naprawach, dobudowach i węzłach o małej przestrzeni łączniki mechaniczne albo rozwiązania zalewowe często mają przewagę nad zakładem. Nie chodzi tylko o oszczędność miejsca. Krótsze złącze zwykle daje też lepszą kontrolę nad geometrią i mniejsze ryzyko kolizji z deskowaniem, izolacją czy kolejną warstwą zbrojenia. Właśnie tu najczęściej widać, że praktyka budowlana nie lubi rozwiązań „na styk”.
Gdy już wiadomo, który typ elementu mamy przed sobą, można przejść do samego wykonania. I tu właśnie pojawia się najwięcej błędów, choć zasady są zaskakująco logiczne.
Jak wykonać zakład, żeby pracował zgodnie z projektem
- Sprawdź długość z dokumentacji zamiast zakładać jedną stałą wartość dla wszystkich prętów. Długość zakładu zależy od średnicy, klasy betonu, otuliny i warunków przyczepności.
- Nie wkładaj zakładu w strefę największego rozciągania. W belce i płycie liczy się miejsce, gdzie siły są niższe, a nie tam, gdzie element jest najbardziej obciążony.
- Przesuń złącza względem siebie. Łączenie wszystkich prętów w jednym przekroju to proszenie się o problem. Przy zbrojeniu rozciąganym w wielu warstwach zwykle łączy się tylko część prętów w jednej strefie.
- Zachowaj odstęp między łączonymi prętami. Jeśli szczelina między nimi przekracza 4 średnice pręta albo 50 mm, trzeba ją uwzględnić w długości zakładu.
- Dbaj o otulinę i zagęszczenie betonu. Zakład, który jest poprawny „na papierze”, ale nie daje się dobrze otoczyć betonem, traci sens.
- Nie ściskaj wszystkiego w jednym miejscu. W praktyce dobrze ułożone złącze ma pracować razem z betonem, a nie przeciwko niemu.
W Eurokodzie spotyka się też prostą zasadę, którą warto znać: minimalna długość zakładu nie powinna spaść poniżej 15 średnic pręta i 200 mm. To nie zastępuje obliczeń, ale działa jak bezpieczna kotwica myślowa, kiedy ktoś próbuje skrócić zakład „bo przecież i tak będzie w betonie”. W dodatku dla zbrojenia rozciąganego w jednej warstwie można rozważyć większą ciągłość, ale przy wielu warstwach i dużym zagęszczeniu trzeba być dużo ostrożniejszym. Z tych powodów sam zakład jest prosty tylko z pozoru.
Jeżeli po przeczytaniu tej sekcji masz wrażenie, że zakład jest wygodny, ale dość wymagający, to masz rację. I właśnie dlatego w niektórych sytuacjach lepiej sprawdza się coś innego niż klasyczne zachodzenie prętów na siebie.
Kiedy łącznik mechaniczny albo spawanie daje lepszy efekt
Łączniki mechaniczne wybieram wtedy, gdy brakuje miejsca na zakład, element jest bardzo gęsto zbrojony albo złącze trzeba zrobić w miejscu, w którym długi overlap tylko skomplikuje montaż. To szczególnie sensowne w słupach, ścianach, dobudowach i prefabrykacji. Zaletą jest krótki detal i mniejsze zagęszczenie stali w przekroju. Minusem pozostaje cena jednostkowa oraz konieczność trzymania się systemu dopuszczonego do użycia. W przypadku łączników zalewowych spotyka się wersje pełne i półzalewowe: pierwsze łączą dwa pręty bez gwintu, drugie łączą pręt gwintowany z niegwintowanym.
Spawanie z kolei ma sens tam, gdzie projekt naprawdę tego wymaga i gdzie materiał ma odpowiednią spawalność. Tu nie ma miejsca na improwizację. Połączenie musi być zwymiarowane przez projektanta, a samo spawanie trzeba wykonać zgodnie z wymaganiami dla zbrojenia. W praktyce oznacza to odpowiednie materiały dodatkowe, kwalifikowanego spawacza i kontrolę jakości. W Eurokodzie wprost wskazuje się, że spawanie prętów powinno odbywać się zgodnie z EN ISO 17660, a w materiale i geometrii połączenia nie ma marginesu na przypadek. Jeśli pręty są zabrudzone, zawilgocone albo skorodowane, ryzyko słabej spoiny rośnie bardzo szybko.
Najkrócej: zakład jest najprostszy, łącznik mechaniczny jest najbardziej praktyczny przy ciasnym zbrojeniu, a spawanie zostawiam tam, gdzie jest naprawdę uzasadnione technicznie i formalnie. Połączenie trzeba dobierać do konstrukcji, a nie odwrotnie.
Błędy, które najczęściej osłabiają połączenie
- Za krótki zakład względem średnicy pręta i warunków pracy elementu.
- Łączenie wszystkich prętów w jednym przekroju, bez przesunięcia stref spoin lub zakładów.
- Umieszczenie złącza w strefie największych momentów, gdzie element najbardziej „ciągnie”.
- Zbyt mała otulina albo zbyt ciasny rozstaw, przez co beton nie otula prawidłowo stali.
- Traktowanie drutu wiązałkowego jak połączenia nośnego.
- Spawanie bez sprawdzenia spawalności stali i bez odpowiedniej technologii wykonania.
- Montowanie łączników mechanicznych bez zgodności z systemem producenta albo bez uzgodnienia z projektem.
W praktyce najgorsze błędy nie są spektakularne. Najczęściej wyglądają niewinnie: kilka centymetrów za mało, kilka prętów za dużo w jednym miejscu, niewłaściwa kolejność montażu. Potem konstrukcja zaczyna pracować inaczej, niż zakładał projektant, a naprawa jest już droższa niż poprawienie detalu na etapie zbrojenia. Dlatego przed betonowaniem zawsze wolę sprawdzić złącza jeszcze raz, niż liczyć na to, że „jakoś to będzie”.
Co sprawdzam przed betonowaniem, żeby nie poprawiać zbrojenia później
Przed zamknięciem deskowania sprawdzam trzy rzeczy: długość połączeń, położenie złączy względem stref pracy elementu i to, czy beton będzie miał gdzie swobodnie wypełnić przestrzeń między prętami. Jeśli widzę zakład w złym miejscu, przesuwam go od razu. Jeśli złącze jest zbyt ciasne, zmieniam detal. Jeśli projekt przewiduje łącznik mechaniczny albo spoinę, trzymam się dokumentacji, a nie budowlanej rutyny. To właśnie na tym etapie najłatwiej uniknąć pęknięć, nerwów i kosztownych poprawek po zalaniu.
