Oddymianie to nie detal z katalogu, tylko element, który ma uratować drogę ewakuacji w pierwszych minutach pożaru. Rozwiązania takie jak okna oddymiające projektuje się po to, by usunąć dym z klatki schodowej, atrium albo innej strefy zagrożonej zadymieniem i dać ludziom czas na wyjście. W praktyce liczy się nie sama stolarka, ale cały układ: uruchomienie, napowietrzanie, certyfikacja i późniejszy serwis.
Najważniejsze informacje przed decyzją o systemie oddymiania
- To rozwiązanie powinno działać jako kompletny system, a nie pojedynczy element otwierany „na wszelki wypadek”.
- W Polsce kluczowe są Warunki techniczne oraz zgodność z PN-EN 12101-2.
- W wytycznych CNBOP-PIB dla niskich i średniowysokich budynków przyjmuje się co najmniej 5% powierzchni obliczeniowej klatki, nie mniej niż 1 m².
- Dla budynków wysokich mieszkalnych ten poziom rośnie do 7,5% i minimum 1,5 m².
- Źle dobrane położenie, brak nawiewu kompensacyjnego albo mieszanie niekompatybilnych elementów potrafi zrujnować skuteczność całego układu.
- Przeglądy i testy roczne są równie ważne jak projekt, bo system ma zadziałać po latach użytkowania, a nie tylko w dniu odbioru.
Czym są i co naprawdę robią w pożarze
Ja zawsze zaczynam od prostego rozróżnienia: zwykłe okno, okno do oddymiania i cały system oddymiania to nie to samo. Pierwsze ma doświetlać albo wentylować pomieszczenie, drugie ma szybko i przewidywalnie odprowadzić dym oraz gorące gazy w warunkach pożaru, a trzecie obejmuje jeszcze sterowanie, czujki, zasilanie rezerwowe i otwory napowietrzające. Bez tego łatwo pomylić element architektoniczny z urządzeniem bezpieczeństwa pożarowego.
| Element | Rola | Najważniejsze ograniczenie |
|---|---|---|
| Zwykłe okno | Doświetlanie i przewietrzanie | Nie jest projektowane do pracy w pożarze |
| Certyfikowane okno do oddymiania | Usuwanie dymu i ciepła z wyznaczonej strefy | Musi być częścią zgodnego zestawu z napędem i automatyką |
| Klapa dachowa lub świetlik oddymiający | Oddymianie przez dach, zwykle w wyższej części kubatury | Wymaga innego układu niż rozwiązanie ścienne |
W praktyce takie urządzenie działa na zasadzie kontrolowanego „najwyższego punktu ujścia” dla dymu. Dym unosi się do góry, więc jeśli otwarcie jest zaprojektowane dobrze, tworzy się warstwa wolniejsza do zadymienia strefa przy posadzce, a to właśnie ona ma największe znaczenie dla ewakuacji. Jeśli otwór jest źle położony albo za mały, system wygląda poprawnie na rysunku, ale w rzeczywistym pożarze daje dużo mniej, niż obiecywał projekt.
W Warunkach technicznych i wytycznych CNBOP-PIB widać jedno: nie chodzi o „okno, które da się otworzyć”, tylko o urządzenie zweryfikowane pod kątem pracy w pożarze. To ważne, bo właśnie tutaj wielu inwestorów traci pieniądze na rozwiązania pozornie podobne, ale technicznie nieporównywalne.

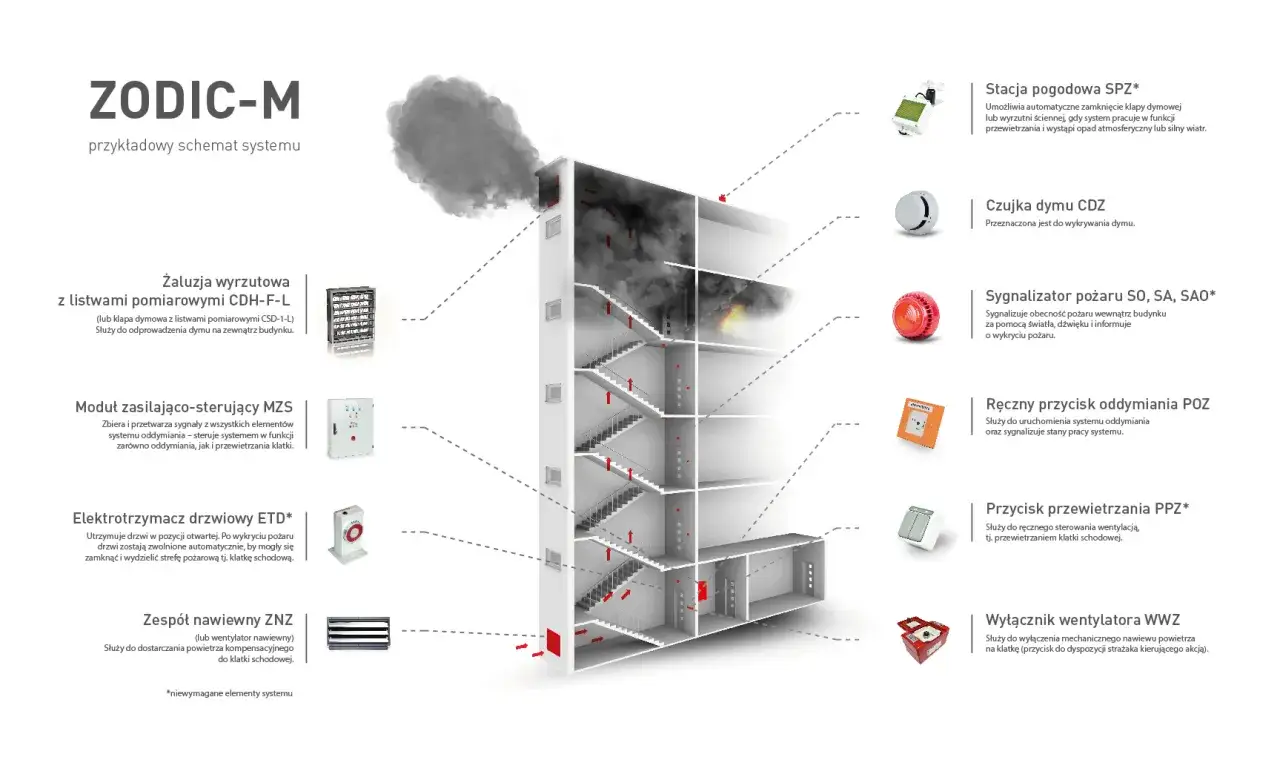

Jak działa system z oknem w praktyce
W dobrze zaprojektowanym układzie nie ma miejsca na przypadek. Sygnał o pożarze trafia do centrali, a ta uruchamia napęd, który otwiera okno do zadymiania lub inne urządzenie oddymiające w górnej strefie budynku. Równolegle powinien pojawić się dopływ świeżego powietrza, bo bez niego dym nie ma gdzie się przemieścić i zamiast wyjść, zaczyna „kręcić się” w środku.
- Czujka dymu albo ręczny przycisk uruchamia alarm.
- Centrala przechodzi w tryb pożarowy i podaje sygnał do napędu.
- Skrzydło otwiera się do pozycji roboczej, a dym ma drogę ujścia.
- Otwarcie nawiewu kompensacyjnego stabilizuje przepływ powietrza.
- Układ pozostaje aktywny tak długo, jak wymaga tego scenariusz pożarowy.
Właśnie na tym etapie widać, czy ktoś projektował system myśląc o realnej ewakuacji, czy tylko o formalnym spełnieniu wymagania. Ja zwracam szczególną uwagę na trzy rzeczy: czas reakcji, pewność otwarcia i możliwość utrzymania funkcji mimo zaniku zasilania podstawowego. Bez tego nawet dobry mechanizm staje się słabym punktem całego budynku.
Przy modernizacjach dochodzi jeszcze jeden problem: stary obiekt często ma już podzielone instalacje, ograniczoną przestrzeń nad sufitem i trudny dostęp do elewacji albo dachu. Wtedy projekt trzeba dostosować do rzeczywistości budowy, a nie do wygodnego schematu z folderu producenta.
Kiedy przepisy faktycznie wymuszają takie rozwiązanie
Najwięcej nieporozumień rodzi się wokół pytania, czy taki system jest „opcją”, czy już obowiązkiem. W Polsce odpowiedź zależy od funkcji budynku, jego wysokości i drogi ewakuacji. Z punktu widzenia praktyki budowlanej nie traktuję tego jako jednego przepisu, tylko jako zespół wymagań z Warunków technicznych, które trzeba czytać razem z projektem pożarowym.
| Sytuacja | Co oznacza w praktyce |
|---|---|
| Budynek wysoki lub wysokościowy | Trzeba przewidzieć urządzenia zapobiegające zadymieniu albo samoczynne oddymianie uruchamiane przez system wykrywania dymu. |
| Klatka schodowa jako droga ewakuacyjna | Nie wystarczy „jakiekolwiek otwarcie” na końcu korytarza. Układ musi chronić właśnie drogę ewakuacji. |
| Przedsionek przeciwpożarowy | Trzeba uważać, żeby nie zepsuć separacji dymowej między strefami. |
| Renowacja istniejącego obiektu | Warto najpierw sprawdzić, czy są warunki techniczne, zasilanie, miejsce montażu i sensowna trasa kablowa. |
W budynkach wysokich i wysokościowych nie projektuję oddymiania „na skróty”. W takich obiektach błąd nie kończy się na słabszym komforcie użytkowania, tylko na realnym pogorszeniu warunków ewakuacji. To dlatego w praktyce projektowej tak ważne są dokumentacja, uzgodnienia i późniejsze próby działania systemu.
Jeśli ktoś chce uprościć temat do hasła „wystarczy otwierane okno na górze”, to od razu uczulam: nie. Liczy się wysokość obiektu, układ stref pożarowych, rodzaj drogi ewakuacyjnej i to, czy system ma się uruchamiać automatycznie. Właśnie tu wchodzą w grę zarówno przepisy, jak i zdrowy rozsądek projektowy.
Jak dobrać powierzchnię, położenie i automatykę
W praktyce o skuteczności decydują trzy parametry: powierzchnia czynna, lokalizacja urządzenia i jakość sterowania. Wytyczne CNBOP-PIB podają dla niskich i średniowysokich budynków powierzchnię czynną nie mniejszą niż 5% powierzchni obliczeniowej klatki schodowej, ale nie mniej niż 1 m². W budynkach wysokich mieszkalnych ten próg rośnie do 7,5% i minimum 1,5 m².
Do tego dochodzi położenie. Otwór powinien być umieszczony wysoko, a dolna krawędź w górnej części klatki schodowej, zwykle co najmniej 1,80 m ponad najwyższym biegiem schodów lub jednym z dwóch najwyższych spoczników. To nie jest detal estetyczny, tylko warunek, by dym zbierał się i był odprowadzany tam, gdzie faktycznie ma sens.
Jeżeli układ wymaga kompensacji powietrza, trzeba pamiętać, że efektywny otwór nawiewny bywa liczony jako około 30% większy od powierzchni geometrycznej urządzeń oddymiających. To właśnie ten etap najczęściej jest pomijany przez inwestorów, którzy patrzą tylko na samo okno, a nie na to, skąd system ma wziąć powietrze do pracy.
W budynkach wysokich mieszkalnych CNBOP-PIB nie zaleca ściennych urządzeń oddymiających, więc tam nie warto próbować przenosić rozwiązania z niższego budynku bez analizy. Ja traktuję to jako prostą zasadę: najpierw typ obiektu, potem dobór urządzenia, a dopiero na końcu detal montażu.
- Sprawdzam, czy urządzenie ma pełną zgodność z PN-EN 12101-2.
- Weryfikuję, czy napęd, skrzydło i sterowanie tworzą jeden dopuszczony zestaw.
- Upewniam się, że jest przewidziany automatyczny i ręczny tryb uruchomienia.
- Patrzę na zasilanie rezerwowe, bo bez niego system bywa bezużyteczny przy awarii prądu.
- Oceniając układ, nie pomijam nawiewu kompensacyjnego i drogi serwisowej.
To podejście oszczędza później dużo nerwów. Lepiej skorygować projekt na papierze niż poprawiać źle dobrany system po montażu, kiedy część prac wykończeniowych jest już zamknięta.
Najczęstsze błędy, które psują całą instalację
W tej branży błędy są zaskakująco powtarzalne. Rzadko chodzi o brak jednego drogiego komponentu, częściej o zestaw drobnych zaniedbań, które razem obniżają skuteczność systemu. Poniżej pokazuję te, które widuję najczęściej.
| Błąd | Skutek | Jak zrobić to lepiej |
|---|---|---|
| Zastosowanie zwykłego okna zamiast certyfikowanego urządzenia | Brak pewności działania w pożarze i ryzyko niezaliczenia odbioru | Wymagać kompletnego, certyfikowanego zestawu zgodnego z normą |
| Urządzenie zamontowane zbyt nisko | Dym zalega przy najwyższej części klatki i pogarsza ewakuację | Trzymać się lokalizacji w górnej strefie budynku |
| Brak nawiewu kompensacyjnego | Przepływ powietrza jest zbyt słaby, system nie „czyści” przestrzeni | Policzyć nawiew razem z oddymianiem, a nie osobno |
| Mieszanie przypadkowych elementów od różnych producentów | Układ traci spójność i odpowiedzialność systemową | Trzymać się kompatybilnych, przebadanych komponentów |
| Brak testów po montażu i w eksploatacji | Awaria wychodzi dopiero wtedy, gdy system jest potrzebny najbardziej | Robić odbiór funkcjonalny i regularne przeglądy |
Najbardziej niebezpieczny jest pierwszy błąd, bo wygląda niewinnie. Ktoś widzi otwierane skrzydło, napęd i przycisk, więc uznaje, że wszystko się zgadza. W rzeczywistości bez potwierdzenia zgodności z normą i bez kompletnego zestawu to nadal tylko okno, a nie urządzenie przeciwpożarowe.
Drugi częsty problem to próba „ratowania” projektu po fakcie. Montażysta dostaje gotową elewację, brak przewidzianej trasy kablowej i nieduże miejsce na sterowanie, więc zaczyna improwizować. W systemach pożarowych improwizacja jest zwykle najdroższym sposobem na kłopoty.
Odbiór, przeglądy i bezpieczna eksploatacja na lata
System oddymiania nie kończy życia w dniu odbioru. Jeśli ma spełnić swoje zadanie po kilku latach, musi być regularnie sprawdzany. W wytycznych CNBOP-PIB pojawia się zalecenie, by przynajmniej raz w roku wykonać test automatycznego uruchomienia, sprawdzić działanie elementów systemu oraz, jeśli występuje nawiew mechaniczny, skontrolować przepływ powietrza. Ja traktuję to jako minimum, nie jako luksusowy dodatek.
W praktyce podczas przeglądu sprawdzam przede wszystkim:
- czy okno otwiera się do pozycji roboczej bez opóźnień,
- czy czujki i przyciski uruchamiają właściwy scenariusz,
- czy zasilanie rezerwowe nie jest zużyte,
- czy uszczelki, zawiasy i napęd nie noszą śladów zużycia,
- czy otwór nie został zasłonięty po remoncie albo zmianie aranżacji,
- czy dokumentacja serwisowa odpowiada rzeczywistemu układowi na budynku.
To ważne zwłaszcza w obiektach użytkowanych intensywnie, bo kurz, wibracje, korozja i zwykłe rozregulowanie mechaniki potrafią z czasem osłabić cały układ. Z zewnątrz system wygląda wtedy poprawnie, ale przy próbie uruchomienia okazuje się, że skrzydło nie dochodzi do pełnego otwarcia albo centrala zgłasza błąd, którego nikt nie zauważył wcześniej.
Przy odbiorze warto też wymagać próby funkcjonalnej, a nie tylko podpisu na papierze. Jeśli system jest częścią większej modernizacji, dobrze jest sprawdzić go po zakończeniu wszystkich prac wykończeniowych, bo późniejsze zabudowy i zmiany tras kablowych potrafią zablokować dostęp serwisowy lub zakłócić działanie napędu.
Co zaplanować już na etapie budowy, żeby system działał także po odbiorze
Na budowie najczęściej wygrywa nie ten, kto ma najładniejszy detal, tylko ten, kto przewidział późniejszą obsługę. Przy oddymianiu szczególnie mocno widać, że dobre rozwiązanie techniczne musi iść w parze z dostępem serwisowym, bezpieczeństwem pracy i koordynacją branż. To bardzo pasuje do realiów remontów i BHP na wysokości: jeśli okno albo jego napęd są na elewacji czy dachu, trzeba od razu przewidzieć bezpieczne dojście dla przeglądów i napraw.
Ja na etapie budowy sprawdzam cztery rzeczy jeszcze przed zamknięciem sufitów i elewacji:
- miejsce dla centrali, zasilania i prowadzenia przewodów,
- bezpieczny dostęp do napędu i skrzydła od strony serwisowej,
- koordynację z branżą elektryczną, dachową i stolarską,
- zgodność projektu z tym, co faktycznie da się wykonać w istniejącej konstrukcji.
Przy remontach dochodzi jeszcze jeden obowiązkowy krok: inwentaryzacja stanu istniejącego. Bez niej łatwo zaprojektować system, którego nie da się poprawnie wpiąć w starą klatkę schodową, albo przewidzieć otwarcie w miejscu, gdzie później nie będzie miejsca na bezpieczną obsługę. Taki błąd nie zawsze wychodzi od razu, ale niemal zawsze wraca podczas przeglądu albo odbioru przez służby.
Jeżeli miałbym zostawić jedną praktyczną myśl, to taką: dobry system oddymiania nie zaczyna się od skrzydła, tylko od poprawnie policzonej drogi dymu i bezpiecznego dostępu do całego układu. Gdy te dwa warunki są spełnione, rozwiązanie naprawdę pomaga w ochronie przeciwpożarowej; gdy ich brakuje, zostaje tylko ładny element elewacji, który nie daje budynkowi realnej przewagi w sytuacji zagrożenia.
