Klapa ppoż topikowa to prosty element, który w razie pożaru odcina kanał wentylacyjny i ogranicza rozprzestrzenianie się ognia oraz gorących gazów między strefami budynku. W praktyce decydują tu nie tylko sam mechanizm topikowy, ale też klasa odporności ogniowej, poprawny dobór do instalacji i dostęp do przeglądów. Poniżej wyjaśniam, jak działa taki element, kiedy ma sens, czym różni się od wersji z siłownikiem i gdzie najczęściej popełnia się błędy przy montażu oraz serwisie.
Najkrócej to odcięcie strefy pożarowej, a nie dodatek do wentylacji
- Mechanizm topikowy zamyka klapę po osiągnięciu określonej temperatury, zwykle około 70-72°C, choć zależnie od modelu próg może być inny.
- Taki element najczęściej pracuje w wentylacji ogólnej jako przegroda odcinająca między strefami pożarowymi.
- Przy wyborze liczą się: klasa odporności ogniowej, zgodność z PN-EN 15650 i PN-EN 13501-3, średnica lub wymiar oraz warunki montażu.
- Wersja topikowa jest prosta i samoczynna, ale daje mniejsze możliwości integracji niż model z siłownikiem.
- Przeglądy trzeba prowadzić co najmniej raz w roku, a w praktyce zgodnie z DTR producenta i warunkami obiektu.
Jak działa klapa odcinająca z topikiem
Z mojego punktu widzenia to jedna z najprostszych, a przez to najbardziej przewidywalnych konstrukcji w ochronie przeciwpożarowej. Topik nie jest tu elektrycznym bezpiecznikiem; chodzi o element termiczny, który po osiągnięciu określonej temperatury zwalnia mechanizm sprężynowy i zamyka przegrodę. W standardowych rozwiązaniach próg zadziałania bywa ustawiony około 70-72°C, a w układach dla ciepłego powietrza może być wyższy, nawet około 95°C, ale zawsze trzeba sprawdzić dokumentację konkretnego modelu.
Mechanizm ma jedną przewagę, której nie da się zignorować: działa bez zasilania. To ważne tam, gdzie priorytetem jest samoczynne odcięcie kanału nawet przy zaniku prądu, błędzie automatyki albo po prostu prostszej architekturze instalacji. W praktyce po zadziałaniu klapa nie wraca sama do stanu gotowości, więc po takim zdarzeniu urządzenie trzeba skontrolować i przywrócić zgodnie z instrukcją producenta.
To prowadzi wprost do pytania, gdzie taki układ ma sens w całym systemie wentylacyjnym.
Gdzie ma sens w instalacji wentylacyjnej
Topikowa klapa odcinająca najczęściej pracuje tam, gdzie kanał przechodzi między strefami pożarowymi albo przez przegrodę, która ma zatrzymać rozwój pożaru. W budynkach mieszkalnych, biurowych i usługowych chodzi zwykle o to, żeby ogień, dym i gorące gazy nie przeszły kanałem do kolejnej części obiektu. Dobrze widać to zwłaszcza w miejscach, gdzie wentylacja jest rozbudowana, ale nie potrzebuje zaawansowanej automatyki sterującej.
- Przejścia przez ściany i stropy - klapa pomaga utrzymać szczelność wydzielenia pożarowego.
- Strefy o prostszej logice działania - kiedy nie ma potrzeby zdalnego sterowania każdym ruchem przegrody.
- Instalacje bytowe - gdzie liczy się samoczynne odcięcie, a nie dynamiczne sterowanie dymem.
- Miejsca z ograniczonym dostępem do zasilania - bo mechanizm topikowy nie zależy od energii elektrycznej.
Nie traktuję jednak takiej klapy jako uniwersalnego rozwiązania do wszystkiego. Jeśli projekt wymaga aktywnego nadzoru, komunikacji z centralą alarmową albo scenariuszy oddymiania, zwykle trzeba spojrzeć na inne typy przegrody. To naturalnie prowadzi do porównania z wersją na siłowniku.

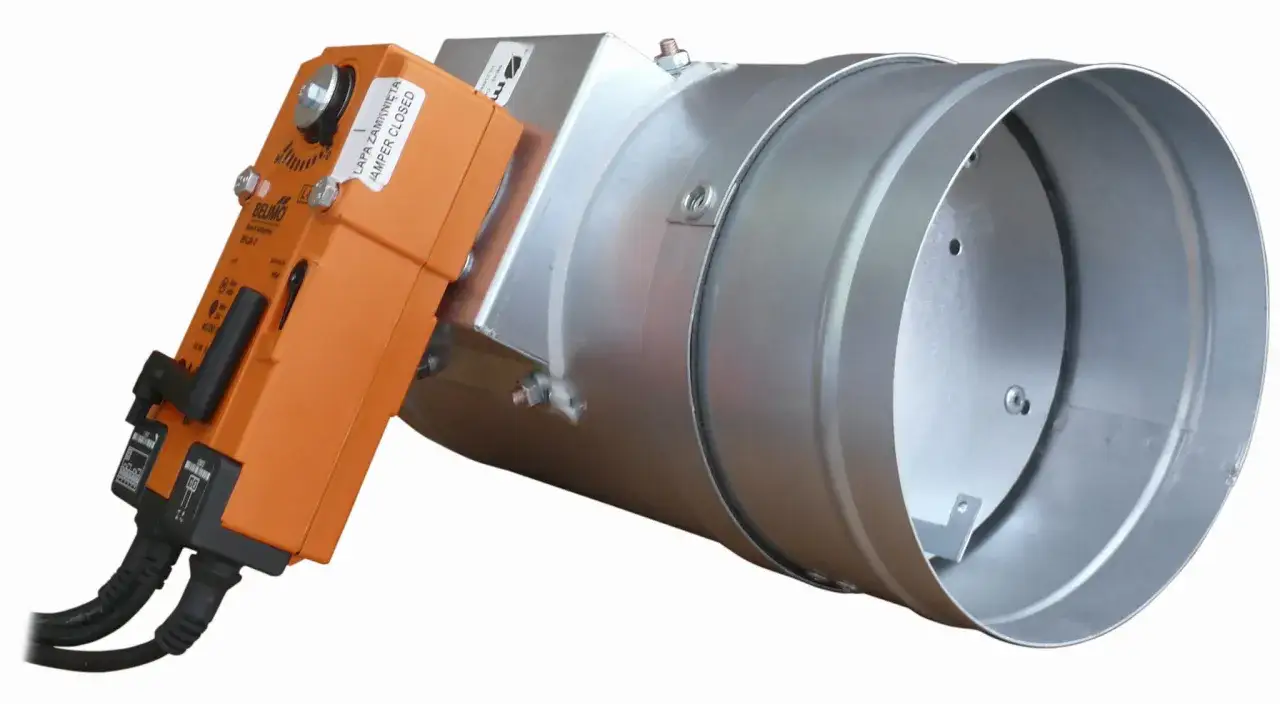

Topikowa czy z siłownikiem
Najczęściej wybór sprowadza się do pytania: chcę prostoty czy sterowania. Oba rozwiązania mają sens, ale w innych układach. Ja patrzę na to tak: wersja topikowa wygrywa tam, gdzie liczy się samoczynność i niezależność od zasilania, a model z siłownikiem tam, gdzie potrzebna jest większa kontrola, diagnostyka i integracja z automatyką budynku.
| Kryterium | Wersja topikowa | Wersja z siłownikiem |
|---|---|---|
| Zasilanie | Nie wymaga prądu do zadziałania. | Wymaga zasilania i sterowania. |
| Reakcja na pożar | Topik się topi i uruchamia sprężynę zamykającą. | Centralka lub termowyzwalacz wysyła sygnał do napędu. |
| Najlepsze zastosowanie | Proste odcięcie stref w wentylacji ogólnej. | Układy z automatyką, BMS i scenariuszami pożarowymi. |
| Atuty | Prostota, mało elementów, brak zależności od zasilania. | Większa kontrola, diagnostyka i możliwość monitoringu. |
| Ograniczenie | Mniej elastyczna integracja. | Więcej komponentów i zależność od układu sterowania. |
Jeśli instalacja jest prosta i ma działać bez rozbudowanej automatyki, topikowa przegroda zwykle wystarcza. Jeśli jednak obiekt ma scenariusze pożarowe, BMS albo nadzór z centrali, sam topik może być zbyt ubogim rozwiązaniem. Z tego miejsca płynnie przechodzi się do doboru konkretnego modelu, bo różnice między produktami zaczynają się właśnie na poziomie parametrów i dokumentacji.
Jak dobrać właściwy model do projektu
Ja zaczynam od projektu przeciwpożarowego, a dopiero potem patrzę na katalog. Sama średnica czy kształt nie wystarczą, bo ta sama klapa może być poprawna w jednym układzie, a niewłaściwa w innym. Najważniejsze jest dopasowanie do przegrody, wymaganego czasu odporności i kierunku pracy.
- Sprawdź klasę EI - liczba mówi o czasie w minutach, przez który wyrób ma zachować parametry; przy ochronie stref liczy się też dymoszczelność oznaczana literą S.
- Zweryfikuj typ przegrody - ściana, strop albo przegroda lekka wymagają innego dopasowania niż ten sam kanał prowadzony w innej warstwie budynku.
- Ustal miejsce montażu - inny będzie wymóg dla kanału w ścianie, a inny dla przejścia przez strop.
- Sprawdź dokumenty - deklarację właściwości użytkowych, instrukcję montażu i DTR, czyli dokumentację techniczno-ruchową.
- Zostaw dostęp serwisowy - do klapy trzeba dojść bez demolowania wykończenia.
Jeśli chcesz uniknąć pomyłki już na etapie zamówienia, patrz nie tylko na oznaczenie produktu, ale też na zgodność z PN-EN 15650 i klasyfikację według PN-EN 13501-3. W praktyce to one mówią, czy urządzenie naprawdę pasuje do konkretnego zastosowania, a nie tylko wygląda podobnie do właściwego modelu. Z tego miejsca płynnie przechodzi się do montażu, bo nawet dobry wyrób może zawieść przez złe osadzenie.
Montaż bez błędów, które wychodzą dopiero przy odbiorze
Najwięcej problemów widzę nie w samej klapie, tylko wokół niej. Urządzenie może mieć właściwą klasę, ale jeśli zostanie zabudowane inaczej niż przewidziano w badaniu, efekt przeciwpożarowy spada do zera. To oznacza, że montaż trzeba prowadzić dokładnie według instrukcji producenta, bez skrótów i bez „ulepszania” na budowie.
- Brak dostępu serwisowego - klapa schowana nad sufitem bez rewizji jest kłopotem już przy pierwszym przeglądzie.
- Zła przegroda - model przeznaczony do ściany nie zawsze nadaje się do stropu i odwrotnie.
- Przysłonięcie mechanizmu - zabudowa, izolacja albo elementy wykończeniowe nie mogą blokować ruchu przegrody.
- Brak koordynacji branż - wentylacja, elektryka i ochrona przeciwpożarowa muszą zgadzać się w jednym scenariuszu.
- Nieczytelne oznaczenia - bez tabliczki i dokumentacji późniejszy przegląd staje się zgadywanką.
Przy odbiorze zwracam uwagę właśnie na te detale, bo to one najczęściej generują poprawki. Jeżeli budynek ma już na etapie eksploatacji być bezpieczny, klapa musi być dostępna, opisana i osadzona tak, jak przewidział to projekt. Następny krok to regularna obsługa, bo bezpieczeństwo nie kończy się na samym montażu.
Przeglądy i eksploatacja, która naprawdę ma znaczenie
Prawo i praktyka są tu zaskakująco zgodne: urządzenia przeciwpożarowe trzeba kontrolować co najmniej raz w roku, a częściej, jeśli tak wynika z dokumentacji producenta. Dla właściciela albo zarządcy obiektu to nie jest opcja, tylko obowiązek, bo sprawność klapy trzeba utrzymywać przez cały okres użytkowania budynku. W przypadku mechanizmu topikowego kontrola ma sens tylko wtedy, gdy obejmuje nie samą obudowę, ale cały układ wyzwalania i ruch przegrody.
- sprawdzenie tabliczki znamionowej i oznakowania - bez tego łatwo zgubić identyfikację modelu;
- kontrola czystości i stanu obudowy - kurz, korozja i uszkodzenia mechaniczne nie są drobiazgiem;
- ocena uszczelek i elementów ruchomych - klapa ma zamykać się swobodnie i do końca;
- weryfikacja wyzwalacza - w wersji topikowej chodzi o mechanizm termiczny, w wersjach z siłownikiem także o reakcję na sygnał z SAP, czyli systemu sygnalizacji pożaru;
- próba działania - otwarcie i zamknięcie zgodnie z DTR oraz protokołem przeglądu.
W praktyce po zadziałaniu takiej klapy nie zakładam, że da się ją po prostu otworzyć z powrotem. Zwykle potrzebna jest inspekcja, często także wymiana elementu wyzwalającego, a dopiero potem ponowne dopuszczenie do pracy. To domyka temat eksploatacji i prowadzi do pytania, co realnie daje poprawnie dobrane urządzenie.
Co daje dobrze dobrana klapa odcinająca na etapie projektu i po latach
Największą wartość daje nie sama obecność klapy, tylko spójność całego rozwiązania: projekt, certyfikowany wyrób, poprawny montaż i regularny serwis. Jeśli te cztery elementy są dopięte, topikowa klapa odcinająca działa jak prosty, mało kapryśny bezpiecznik strefy pożarowej. Jeśli któryś z nich zawiedzie, obiekt nadal wygląda na zabezpieczony, ale w krytycznym momencie może nie zamknąć drogi dymowi ani ogniowi.
- Nie dobieraj klapy wyłącznie po wymiarze - klasa, typ przegrody i warunki pracy są równie ważne.
- Nie chowaj jej bez dostępu - to utrudnia przegląd i często kończy się przeróbkami.
- Nie odkładaj kontroli na później - roczny przegląd to minimum, nie dobre życzenie.
Jeśli przy odbiorze widzę dobrze oznakowaną klapę, poprawnie wykonaną rewizję i kompletną dokumentację, mam znacznie większą pewność, że cały układ zadziała tak, jak trzeba. W ochronie przeciwpożarowej właśnie takie detale robią największą różnicę.
