W systemach ochrony przeciwpożarowej taki napęd nie jest dodatkiem, tylko elementem, który decyduje, czy drzwi napowietrzające otworzą się wtedy, gdy trzeba, i czy klatka schodowa dostanie właściwy dopływ świeżego powietrza. Bez tego oddymianie działa gorzej, a drogi ewakuacyjne szybciej tracą użyteczność.
W tym tekście pokazuję, jak działa siłownik do drzwi napowietrzających, czym różnią się popularne rozwiązania, jak dobrać je do konkretnego skrzydła i gdzie najczęściej pojawiają się błędy przy montażu. Dorzucam też realistyczne widełki kosztów, bo przy takim wyposażeniu cena samych komponentów bywa myląca.
Najpierw dopasuj napęd do scenariusza oddymiania, dopiero potem do samego skrzydła
- Napowietrzanie ma wspierać oddymianie klatki schodowej i utrzymać drogę ewakuacji w dymie.
- W praktyce spotkasz rozwiązania 24 V DC o sile około 300 N, 500 N i 600 N.
- Dobór zależy od masy drzwi, rodzaju zamka, wymaganej szerokości otwarcia i logiki centrali.
- Sam napęd to zwykle koszt rzędu 2,6-3,6 tys. zł netto, a centrala i osprzęt podnoszą budżet całej instalacji.
- Przy kontroli dostępu trzeba przewidzieć odryglowanie i scenariusz awaryjny, nie tylko codzienną wygodę.
Po co stosuje się napęd w drzwiach napowietrzających
W ochronie przeciwpożarowej chodzi nie tylko o usunięcie dymu, ale też o zapewnienie zorganizowanego dopływu powietrza. Właśnie dlatego drzwi napowietrzające są tak ważne w klatkach schodowych i innych strefach, gdzie liczy się utrzymanie warunków ewakuacji. Gdy pożar uruchamia system, świeże powietrze wchodzi niżej, a gorące gazy i dym są wypychane wyżej, co wspiera efekt komina i poprawia skuteczność oddymiania.
Jak pokazują materiały CNBOP dotyczące klatek schodowych, przy bardziej złożonych układach nie wystarczy samo „otwarcie drzwi”. Trzeba jeszcze uwzględnić geometrię przepływu, odległości między otworami i to, czy nawiew nie zostanie zduszony przez zbyt małe lub źle ustawione skrzydło. W praktyce napęd w takim systemie jest elementem sterowania przepływem powietrza, a nie tylko automatyką drzwiową.
To prowadzi do najważniejszego wniosku: jeśli cały układ ma działać pewnie, trzeba zrozumieć, jak napęd pracuje w momencie alarmu i z czym musi się zgrać.
Jak taki napęd pracuje podczas pożaru

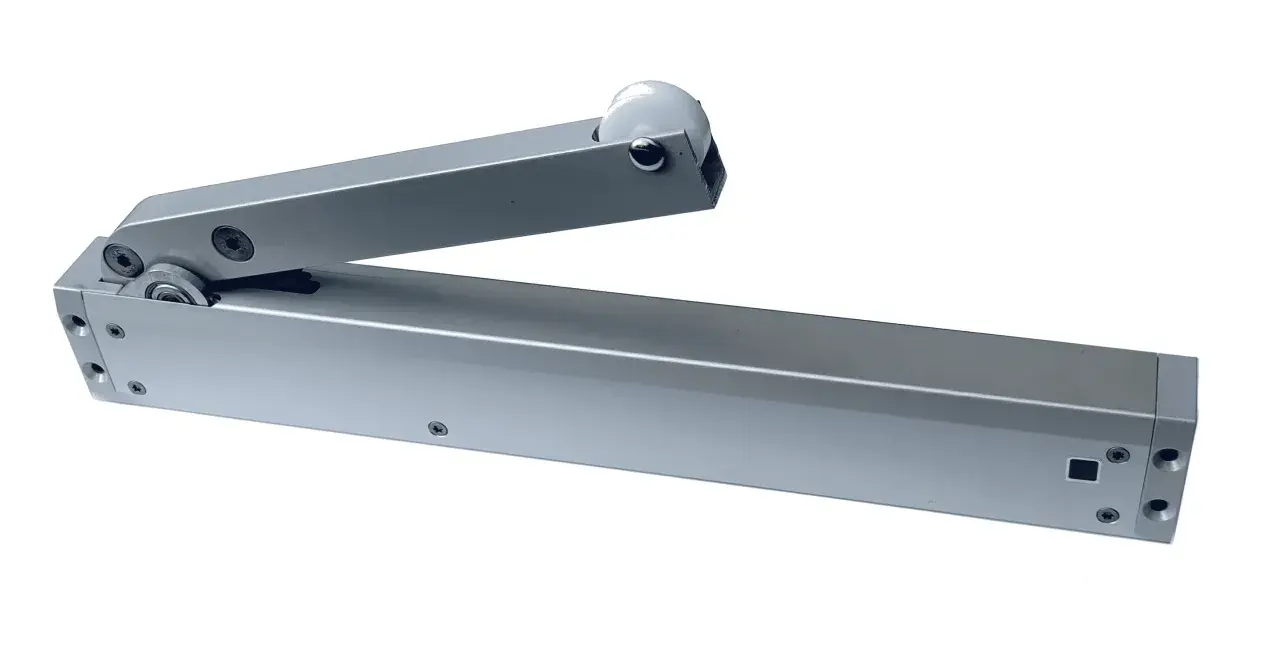

Najprościej mówiąc, centrala oddymiania wysyła sygnał, a napęd ma otworzyć drzwi do pozycji przewidzianej w projekcie. W ofertach rynkowych spotyka się przede wszystkim urządzenia zasilane 24 V DC, które pracują z różną siłą i różnym sposobem pchania skrzydła. Niektóre modele działają przez mechanizm rolkowy, inne przez ramię lub konsolę, ale cel jest ten sam: zapewnić szybkie, powtarzalne otwarcie bez blokowania drogi nawiewu.W normalnym użytkowaniu drzwi powinny pozostać wygodne, a w razie pożaru przejść w scenariusz awaryjny. To ważne, bo przy dobrym rozwiązaniu ręczne otwarcie nadal jest możliwe, a sama automatyka nie powinna „walczyć” z codziennym użyciem. W praktyce liczy się też współpraca z ryglem lub zamkiem elektromechanicznym, żeby skrzydło nie zostało zatrzymane na etapie odblokowania.
| Wariant | Przykładowe parametry | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| Rolkowy, kompaktowy | około 300 N, otwarcie do 90°, w niektórych wersjach opóźnienie startu 0/5/10 s | Lżejsze drzwi, modernizacje, sytuacje z ograniczoną ilością miejsca | Mniejszy zapas przy cięższych skrzydłach i mocnych uszczelkach |
| Ramieniowy | około 500-600 N, otwarcie około 90-93° | Cięższe drzwi, większy opór, bardziej wymagające układy | Wymaga lepszego ustawienia i więcej miejsca montażowego |
| Systemowy z centralą | 24 V DC, współpraca z centralą oddymiania i odryglowaniem | Obiekty z kontrolą dostępu, BMS i bardziej rozbudowaną automatyką | Dobór trzeba robić razem z całą logiką systemu, nie osobno |
Jeżeli chcesz zapamiętać tylko jedną rzecz z tej sekcji, niech będzie ona taka: napęd ma otworzyć drzwi pewnie, ale bez przeciążania skrzydła i bez wymuszania kompromisów w zamku. Skoro to jasne, można przejść do samego doboru.
Jak dobrać siłownik do drzwi napowietrzających
Ja zaczynam od skrzydła, a nie od katalogu. Najpierw patrzę na masę drzwi, opór uszczelek, sposób domknięcia, kierunek otwierania i to, czy drzwi są jednoskrzydłowe, czy dwuskrzydłowe. Dopiero później sprawdzam, czy dany napęd ma zapas siły, wymagany kąt otwarcia i właściwy sposób współpracy z centralą.
W praktyce liczą się przede wszystkim te parametry:
- siła otwarcia - 300 N, 500 N albo 600 N to nie ranking jakości, tylko sygnał, że urządzenie ma inny zapas do różnych drzwi,
- kąt otwarcia - w ofertach spotyka się około 90°, 93°, a nawet 125°, ale musi to odpowiadać projektowi,
- kierunek i symetria - lewa/prawa wersja ma znaczenie przy montażu i późniejszym serwisie,
- odryglowanie - bez poprawnego zwolnienia zamka napęd nie zrobi swojej pracy,
- logika sterowania - opóźnienie startu, sygnał alarmowy, priorytet strefy i współpraca z centralą.
Dobrze dobrany napęd nie rozwiązuje wszystkiego, ale źle dobrany potrafi zepsuć cały system. Jeśli drzwi mają mocne samozamykacze, uszczelki dymoszczelne albo dodatkowe zabezpieczenia, model 300 N może okazać się po prostu zbyt słaby. W takich sytuacjach wolę bezpieczny zapas siły niż pozorną oszczędność na starcie.
To właśnie dlatego dobór trzeba połączyć z montażem i integracją z resztą stolarki, a nie traktować jako oddzielny zakup.
Na co uważać przy montażu i integracji z zamkami
Najwięcej problemów widzę wtedy, gdy ktoś myśli o napędzie wyłącznie jako o mechanizmie otwierającym. W systemie pożarowym to za mało, bo drzwi muszą działać poprawnie także z zamkiem, domofonem, kontrolą dostępu i ewentualnym systemem BMS. W praktyce oznacza to, że scenariusz alarmowy musi odblokować drzwi, a codzienne użytkowanie nadal ma być wygodne i przewidywalne.
Przy montażu sprawdzam przede wszystkim cztery rzeczy:
- czy skrzydło ma pełną swobodę otwarcia i nic nie ogranicza ruchu przy ścianie,
- czy napęd i zamek są dobrane tak, aby alarm najpierw odryglował, a dopiero potem otworzył drzwi,
- czy okablowanie i zasilanie 24 V DC uwzględniają zapas i układ rezerwowy,
- czy w razie awarii nadal możliwe jest bezpieczne ręczne otwarcie zgodnie z projektem.
W części rozwiązań da się wykonać retrofit bez cięcia skrzydła, bo mechanizm pracuje przez rolkę albo konsolę montażową. To duży plus przy modernizacjach istniejących obiektów, szczególnie gdy stolarka jest już zamontowana, a trzeba tylko dopiąć automatykę. Z drugiej strony właśnie tu najłatwiej popełnić błąd: ktoś montuje napęd, ale nie przewiduje współpracy z elektrozaczepem albo ryglem i potem system działa tylko „na papierze”.
Jeżeli drzwi są częścią bardziej rozbudowanej instalacji, warto od razu myśleć o scenariuszu pożarowym jako o całości, a nie o pojedynczym elemencie. To oszczędza czas przy odbiorze i zmniejsza ryzyko późniejszych przeróbek.
Ile kosztuje taki układ i gdzie łatwo przepłacić
W cenach widać dziś dość szeroki rozrzut, ale da się wskazać sensowne widełki. Sam napęd do drzwi napowietrzających w ofertach rynkowych najczęściej mieści się mniej więcej w przedziale 2 590-3 560 zł netto, zależnie od siły, wersji montażowej i dodatkowych funkcji. Mocniejsze lub bardziej rozbudowane warianty potrafią kosztować więcej, ale nie zawsze wyższa cena oznacza lepszy wybór dla konkretnego obiektu.
| Element | Realistyczny zakres netto | Co wpływa na cenę |
|---|---|---|
| Sam napęd do standardowych drzwi | około 2 590-3 560 zł | Siła, długość ramienia, wersja lewa/prawa, sposób montażu |
| Centrala oddymiania dla prostszych układów | około 2 100-4 500 zł | Liczba linii i grup, zasilanie, moduły dodatkowe |
| Centrala do większych układów | około 8 900-18 000 zł | Więcej stref, większy prąd, rozbudowana logika sterowania |
Najczęstszy błąd zakupowy jest prosty: ktoś porównuje tylko cenę samego siłownika, a pomija resztę systemu. Tymczasem do kosztu trzeba doliczyć centralę, odryglowanie, czujki, przyciski, okablowanie, uruchomienie i testy. Właśnie na tych „dodatkach” budżet rośnie najbardziej, bo to one robią z pojedynczego napędu pełnoprawny układ bezpieczeństwa.
Ja szczególnie uważałbym na trzy pułapki: kupno zbyt słabego modelu, zignorowanie zamka oraz założenie, że każdy napęd będzie pasował do każdej stolarki. To trzy szybkie drogi do kosztownych poprawek.
Co sprawdzam przed odbiorem i podczas eksploatacji
Przed odbiorem instalacji nie interesuje mnie tylko to, czy drzwi się otwierają. Sprawdzam też, czy robią to za każdym razem tak samo, czy nie ma opóźnień w odryglowaniu i czy system zachowuje się poprawnie po kilku cyklach testowych. W obiektach z bardziej złożonym układem, na przykład z drzwiami szeregowymi albo nietypową geometrią klatki, sam napęd nie naprawi błędnie policzonego przepływu powietrza.
- czy skrzydło osiąga wymagany kąt bez ocierania o ościeżnicę lub uszczelki,
- czy odryglowanie następuje przed ruchem drzwi,
- czy kontrola dostępu nie blokuje scenariusza pożarowego,
- czy zasilanie awaryjne i sygnalizacja usterek są zgodne z dokumentacją,
- czy personel wie, jak wykonać test i komu zgłaszać nieprawidłowości.
Jeżeli miałbym zostawić jedną praktyczną radę, to tę: nie dobieraj napędu „na oko” do wymiaru drzwi. W ochronie przeciwpożarowej liczy się cały układ, a nie jeden element, więc najbezpieczniej zaczynać od projektu, dokumentacji i realnego oporu skrzydła, dopiero potem od katalogu.
