Strefa zagrożenia wybuchem 2 to temat, który wraca wszędzie tam, gdzie pracuje się z paliwami, rozpuszczalnikami, gazem technicznym albo instalacjami, z których może wydostać się palna mgła czy para. W praktyce chodzi nie tylko o definicję, ale o to, jak rozpoznać miejsce ryzyka, dobrać właściwy sprzęt i zorganizować pracę tak, żeby nie stworzyć źródła zapłonu.
Najczęściej widzę tu jeden błąd: ludzie zakładają, że skoro zagrożenie występuje rzadko, można je potraktować lekko. To właśnie w strefie 2 decyzje dotyczące wentylacji, oznakowania, uziemienia i narzędzi robią największą różnicę, dlatego rozkładam temat na konkretne, praktyczne elementy.
Najkrócej: liczą się źródła emisji, wentylacja i dobór sprzętu
- Strefa 2 oznacza miejsce, w którym atmosfera wybuchowa nie powinna występować w normalnej pracy, ale jeśli się pojawi, trwa krótko.
- Dla gazów, par i mgieł zwykle odpowiada jej sprzęt kategorii 3G, a nie przypadkowe urządzenia z napisem Ex.
- To nie jest to samo co strefy pyłowe 20, 21 i 22, więc klasyfikacji nie wolno mieszać.
- Najczęstsze miejsca ryzyka to okolice pomp, zaworów, odpowietrzeń, przelewów, zbiorników i stanowisk serwisowych.
- Największe błędy biorą się z mylenia ochrony Ex z samym IP, z pomijania wentylacji i z pracy bez kontroli źródeł zapłonu.

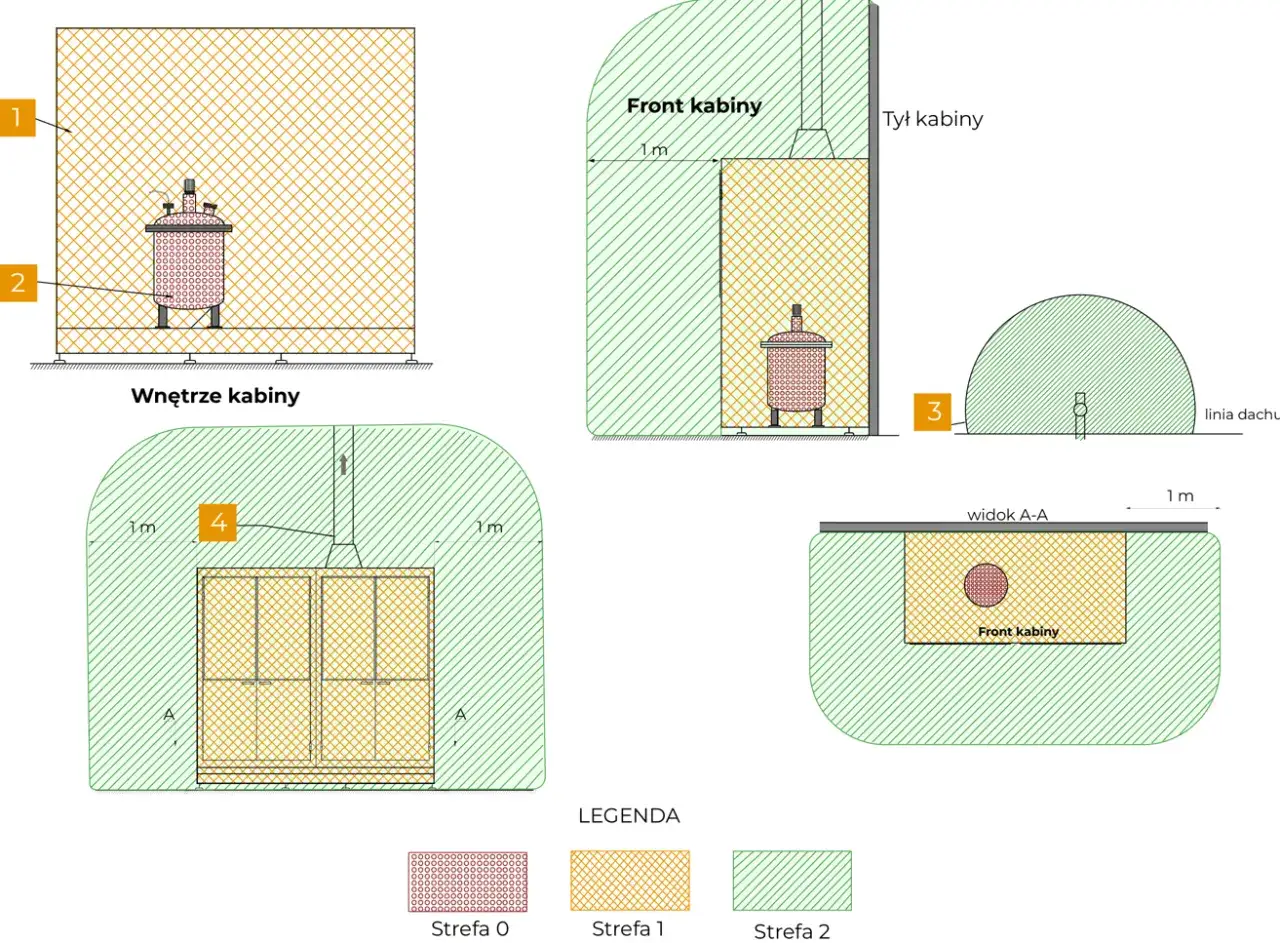

Czym jest strefa 2 i czym różni się od 0 oraz 1
Strefa 2 to obszar, w którym atmosfera wybuchowa z gazów, par lub mgieł nie jest spodziewana podczas normalnej pracy, ale jeśli już się pojawi, utrzymuje się tylko krótko. Ja zawsze zaczynam od tej jednej myśli: nie chodzi o samą obecność substancji palnej, tylko o to, czy może się ona połączyć z powietrzem w stężeniu zdolnym do zapłonu i czy utrzyma się wystarczająco długo, by stworzyć realne zagrożenie.
W praktyce klasyfikacja opiera się na częstotliwości i czasie występowania atmosfery wybuchowej. To dlatego strefa 2 jest „lżejsza” od 1, ale wcale nie jest strefą bezpieczną. Różnica między nimi ma znaczenie przy doborze urządzeń, wentylacji i organizacji pracy.
| Strefa | Kiedy atmosfera wybuchowa może wystąpić | Co to znaczy w praktyce | Typowa kategoria sprzętu |
|---|---|---|---|
| 0 | Praktycznie stale, przez długie okresy lub często | Najwyższy poziom ostrożności, bardzo ograniczone pole manewru | 1G |
| 1 | Prawdopodobnie podczas normalnej pracy, ale tylko okresowo | Ryzyko pojawia się przy standardowych cyklach procesu | 2G |
| 2 | Mało prawdopodobna w normalnej pracy; jeśli się pojawi, trwa krótko | Najczęściej obszar wokół emisji, nieszczelności lub awarii | 3G |
Dla porządku dodam jeszcze jedną rzecz, która często miesza ludziom obraz: dla pyłów stosuje się osobną numerację stref 20, 21 i 22. To nie jest detal, tylko realna różnica w ocenie zagrożenia i doborze sprzętu. Właśnie dlatego nie wolno traktować „strefy 2” jako uniwersalnej etykiety dla każdego zagrożenia wybuchem. Z tego rozróżnienia wynika wszystko, co robimy dalej.
Gdzie strefa 2 pojawia się najczęściej w praktyce
W budownictwie, przemyśle i utrzymaniu ruchu strefa 2 najczęściej nie wynika z wielkiej awarii, tylko z powtarzalnych, małych emisji albo z sytuacji, w której przy normalnej pracy wszystko jest zamknięte, ale przy obsłudze, przełączaniu lub serwisie pojawia się chwilowy wyciek. Właśnie takie miejsca oceniam szczególnie uważnie, bo to one bywają niedoszacowane.
| Miejsce | Dlaczego bywa klasyfikowane jako strefa 2 | Na co zwracam uwagę w pierwszej kolejności |
|---|---|---|
| Okolice pomp i zaworów | Możliwe krótkie emisje przy rozszczelnieniu, odpowietrzaniu albo serwisie | Uszczelnienia, kołnierze, kierunek wyrzutu, dostęp do konserwacji |
| Stanowiska przelewu paliw, rozpuszczalników i żywic | Chmura par może pojawić się przy łączeniu, rozłączaniu lub przelaniu | Wentylacja, uziemienie, procedura obsługi, czystość otoczenia |
| Magazyny chemii i strefy dozowania | Ryzyko zwykle jest lokalne, ale zależy od częstotliwości otwarć i pracy instalacji | Hermetyzacja, wyciągi, organizacja ruchu ludzi |
| Tymczasowe stanowiska remontowe | Podczas otwierania układów, czyszczenia zbiorników lub wymiany elementów emisja bywa chwilowa | Pozwolenie na pracę, nadzór, izolacja źródeł zapłonu |
| Okolice odpowietrzeń i przelewów | To typowe miejsca, w których mieszanina może się pojawić na krótko | Kierunek odprowadzania, odległość od urządzeń zapłonowych |
Na budowie widzę to najczęściej przy zbiornikach paliwa, agregatach, warsztatach serwisowych i tymczasowych instalacjach technicznych. Nie każde takie miejsce staje się od razu strefą 2, bo decyduje realna emisja i skuteczność wentylacji. Jeśli układ jest szczelny i dobrze odprowadza opary, obszar ryzyka bywa mniejszy, niż podpowiada intuicja. Jeśli jednak emisja wraca regularnie albo może pojawić się przy awarii, strefa robi się szersza i bardziej wymagająca. Kiedy to już wiemy, można sensownie przejść do sprzętu.
Jak dobieram sprzęt, osprzęt i oznakowanie do strefy 2
Jak przypomina UDT, pracodawca powinien wyznaczyć i oznakować strefy zagrożenia wybuchem oraz dobrać urządzenia odpowiednie do istniejącego zagrożenia. W praktyce ja patrzę nie tylko na to, czy na urządzeniu jest napis Ex, ale przede wszystkim na to, do jakiej strefy i do jakiego typu atmosfery zostało zaprojektowane.
| Co sprawdzam | Dlaczego to ważne | Praktyczny komentarz |
|---|---|---|
| Kategoria urządzenia | Dla strefy 2 zwykle szuka się rozwiązań w kategorii 3G | To podstawowy punkt odniesienia, ale nie jedyny |
| Grupa gazowa | Określa, z jak „trudną” mieszaniną urządzenie może pracować | IIA, IIB i IIC nie są równoważne; IIC jest najbardziej wymagająca |
| Klasa temperaturowa | Maksymalna temperatura powierzchni musi być bezpieczna dla danej substancji | Jeśli powierzchnia urządzenia rozgrzeje się zbyt mocno, sama konstrukcja Ex nie pomoże |
| Oznaczenie i dokumentacja producenta | Potwierdza przeznaczenie urządzenia do konkretnego zastosowania | Bez instrukcji i deklaracji zgodności nie warto zgadywać |
| Stopień ochrony IP | Pomaga ograniczyć wpływ pyłu i wody, ale nie zastępuje ochrony przeciwwybuchowej | IP65 nie oznacza automatycznie dopuszczenia do strefy 2 |
To ważne rozróżnienie: urządzenie może być szczelne, odporne na kurz i wodę, a mimo to kompletnie nieprzystosowane do pracy w atmosferze potencjalnie wybuchowej. Dlatego w strefie 2 nie dobiera się sprzętu „po wyglądzie”, tylko po przeznaczeniu, parametrach i warunkach pracy. Dotyczy to opraw oświetleniowych, silników, czujników, rozdzielnic, elektronarzędzi, a nawet drobnych elementów instalacyjnych.
W praktyce często dopuszczalne jest zastosowanie sprzętu o wyższej odporności niż minimalnie wymagana, ale tylko wtedy, gdy ma to sens techniczny i nie komplikuje obsługi. Ja traktuję to jako bufor bezpieczeństwa, a nie wymówkę do stosowania przypadkowych urządzeń „bo są mocniejsze”. Dobór sprzętu prowadzi prosto do pytania o organizację pracy, bo nawet najlepsze urządzenia nie zastąpią dobrych nawyków.
Jak organizować pracę, żeby nie tworzyć dodatkowego ryzyka
W strefie 2 największą różnicę robi nie pojedynczy gadżet, tylko cały zestaw prostych działań. Ja zaczynam od ograniczenia emisji u źródła, a dopiero potem przechodzę do środków ochronnych. Taka kolejność jest po prostu skuteczniejsza niż poleganie wyłącznie na zakazach i tabliczkach.
- Ograniczam emisję u źródła - uszczelniam połączenia, zamykam układ tam, gdzie to możliwe, i eliminuję zbędne otwieranie instalacji.
- Sprawdzam wentylację - sama obecność nawiewu nie wystarczy; ważne jest, czy rzeczywiście rozprasza opary w miejscu pracy i przy scenariuszu awaryjnym.
- Wyrównuję potencjały i uziemiam instalacje - szczególnie przy przelewie cieczy palnych i przy pracy z elastycznymi przewodami.
- Kontroluję źródła zapłonu - elektronarzędzia, przedłużacze, lampy i urządzenia przenośne muszą być zgodne z klasą miejsca, a nie tylko dostępne „na już”.
- Wprowadzam procedurę prac gorących - cięcie, szlifowanie, spawanie i wszelkie czynności iskrzące wymagają osobnej zgody oraz odizolowania strefy.
- Utrzymuję porządek i reaguję na wycieki od razu - rozlany rozpuszczalnik albo cieknący zawór to nie detal, tylko potencjalny początek problemu.
- Briefuję ekipę przed wejściem - krótkie omówienie ryzyk zwykle działa lepiej niż długie, martwe instrukcje w segregatorze.
Ważny niuans: strefa 2 często jest chwilowa albo lokalna, ale to nie znaczy, że można ją lekceważyć podczas remontu, czyszczenia zbiornika czy przepinania instalacji. Właśnie wtedy pojawia się najwięcej prowizorek, a prowizorka w obszarze zagrożonym wybuchem jest zawsze słabym pomysłem. Z tego powodu najczęstsze błędy warto nazwać wprost.
Najczęstsze błędy, które widzę przy klasyfikacji i eksploatacji
Najwięcej problemów nie bierze się z braku teorii, tylko z myślenia skrótami. W praktyce powtarzają się te same błędy, niezależnie od tego, czy mówimy o zakładzie przemysłowym, czy o zapleczu budowy.
- Mylenie ochrony Ex z samym IP - szczelna obudowa nie jest automatycznie sprzętem do strefy 2.
- Traktowanie strefy jako „prawie bezpiecznej” - mniejsze ryzyko nie oznacza prawa do używania zwykłych urządzeń.
- Brak aktualizacji po zmianie procesu - nowy materiał, nowa wydajność lub nowe odpowietrzenie potrafią zmienić klasyfikację całego obszaru.
- Pomijanie awarii wentylacji - wiele klasyfikacji wygląda dobrze tylko dopóki instalacja pracuje idealnie.
- Łączenie stref gazowych i pyłowych w jedną kategorię - strefa 2 nie zastępuje strefy 22 i odwrotnie.
- Zostawianie tymczasowych urządzeń po remoncie - prowizoryczne przedłużacze, lampy i osprzęt często zostają dłużej, niż powinny.
- Brak przeglądów i kontroli po pracach serwisowych - nawet dobrze dobrany sprzęt traci sens, jeśli nikt nie sprawdza stanu uszczelnień, połączeń i czujników.
Ja zwracam szczególną uwagę na zmianę warunków pracy. Jeśli po remoncie, modernizacji albo przeorganizowaniu stanowiska ktoś mówi: „przecież było bezpiecznie wcześniej”, to dla mnie jest sygnał ostrzegawczy. Bez aktualnej oceny ryzyka łatwo wpaść w fałszywe poczucie bezpieczeństwa, a to w strefie 2 jest jednym z droższych błędów. Z tego powodu ostatni krok powinien być zawsze praktyczny, nie tylko formalny.
Co sprawdzić, zanim dopuścisz ludzi do pracy w strefie 2
Jeżeli mam sprowadzić cały temat do krótkiej listy kontrolnej, to przed wejściem ludzi do pracy sprawdzam pięć rzeczy. To prosty zestaw, ale w praktyce wyłapuje większość problemów, zanim staną się realnym zagrożeniem.
- Czy źródła emisji zostały zidentyfikowane i opisane w dokumentacji miejsca.
- Czy wentylacja działa tak, jak zakłada ocena ryzyka, również przy scenariuszu awaryjnym.
- Czy urządzenia, oprawy, osprzęt i narzędzia mają właściwe przeznaczenie do strefy 2.
- Czy zorganizowano uziemienie, oznakowanie, kontrolę dostępu i procedurę prac gorących.
- Czy załoga wie, jak reagować na wyciek, alarm lub konieczność natychmiastowego przerwania pracy.
Jeśli miałbym wskazać jedną rzecz, która najczęściej decyduje o bezpieczeństwie, byłaby to konsekwencja w utrzymaniu tych zasad po starcie pracy, a nie tylko w dniu odbioru. Strefa 2 nie wybacza improwizacji, ale dobrze zaplanowana organizacja pracy znacząco ogranicza ryzyko i pozwala działać spokojniej, pewniej oraz bez niepotrzebnych przestojów.
