Agregat prądotwórczy to nie tylko silnik na ramie, ale cały układ, który musi jednocześnie wytworzyć energię, utrzymać parametry prądu i bezpiecznie przełączyć zasilanie obiektu. Budowa agregatu prądotwórczego ma znaczenie przede wszystkim wtedy, gdy sprzęt ma obsługiwać silniki, automatykę, oświetlenie awaryjne albo inne instalacje techniczne, gdzie liczy się nie tylko moc, lecz także stabilność i czas reakcji. W tym tekście rozbieram temat na praktyczne części: z czego składa się agregat, jak działa, co najbardziej wpływa na jego niezawodność i jak uniknąć błędów przy doborze oraz montażu.
Najważniejsze elementy decydują o mocy, stabilności i bezpieczeństwie zasilania
- Agregat składa się z silnika, prądnicy, regulatora napięcia, układu rozruchowego, paliwowego, chłodzenia, wydechu i automatyki.
- O jakości prądu najmocniej decydują prądnica, AVR i regulator obrotów, a nie sama „moc z tabliczki”.
- W instalacjach rezerwowych kluczowe są ATS, poprawna wentylacja, odprowadzenie spalin i dostęp serwisowy.
- Przy doborze trzeba uwzględnić nie tylko kW, ale też prądy rozruchowe, fazy, hałas, czas pracy i warunki montażu.
- Najczęstsze problemy wynikają z przewymiarowania na papierze i niedoszacowania tego, co dzieje się w realnym obciążeniu.
Z czego składa się agregat i za co odpowiada każdy moduł
Ja patrzę na agregat jak na zestaw kilku współpracujących układów, a nie jedną obudowę z gniazdkami. Jeśli chcesz rozumieć, skąd bierze się jego niezawodność, najpierw trzeba zobaczyć, co faktycznie pracuje w środku i jak te części wpływają na siebie nawzajem.
| Podzespół | Rola | Znaczenie w praktyce |
|---|---|---|
| Silnik spalinowy | Napędza prądnicę i dostarcza energii mechanicznej. | To on decyduje o kulturze pracy, zużyciu paliwa i czasie pracy pod obciążeniem. |
| Prądnica | Zmienia energię mechaniczną w elektryczną. | Od jej konstrukcji zależy stabilność napięcia i odporność na skoki obciążenia. |
| AVR | Automatycznie reguluje napięcie wyjściowe. | Pomaga utrzymać napięcie w ryzach, gdy odbiorniki startują lub gasną. |
| Regulator obrotów | Utrzymuje stałą prędkość silnika. | Bez niego częstotliwość nie będzie stabilna, a 50 Hz szybko zacznie „pływać”. |
| Układ rozruchowy | Uruchamia silnik przy użyciu akumulatora i rozrusznika. | W zasilaniu rezerwowym to element, który musi zadziałać bez dyskusji. |
| Układ paliwowy | Dostarcza paliwo z baku lub instalacji zewnętrznej. | Od niego zależy autonomia, bezpieczeństwo i stabilność pracy pod obciążeniem. |
| Chłodzenie | Odbiera ciepło z silnika i prądnicy. | Źle zaprojektowana wentylacja potrafi obniżyć moc skuteczniej niż przeciążenie elektryczne. |
| Wydech i tłumik | Odprowadzają spaliny i redukują hałas. | W obiektach technicznych to temat bezpieczeństwa, nie tylko komfortu. |
| Panel sterowania | Pokazuje parametry pracy i uruchamia tryby Auto/Off/Manual. | Ułatwia diagnostykę, testy i kontrolę alarmów. |
| Rama lub obudowa | Chroni podzespoły, tłumi drgania i porządkuje montaż. | Wpływa na hałas, serwis i odporność całego zestawu w trudnym środowisku. |
W praktyce największe znaczenie mają trzy rzeczy: silnik, prądnica i automatyka. Reszta nie jest dodatkiem, tylko warunkiem tego, żeby całość działała dłużej niż jeden awaryjny start. To właśnie ten układ sprawia, że warto rozumieć, co dzieje się po stronie elektrycznej, kiedy na obiekcie pojawia się nagły skok obciążenia.
Jak z tych elementów powstaje stabilne zasilanie
Najprościej wygląda to tak: silnik spalinowy obraca wirnik prądnicy, a w uzwojeniu stojana indukuje się napięcie przemienne. Częstotliwość zależy od liczby biegunów i obrotów, dlatego w instalacjach 50 Hz tak ważny jest regulator prędkości obrotowej. W większych jednostkach spotyka się 1500 obr./min, a w mniejszych i prostszych rozwiązaniach 3000 obr./min, ale zawsze liczy się jedno: czy agregat utrzymuje parametry pod realnym obciążeniem.
Tu wchodzi do gry AVR, czyli automatyczny regulator napięcia. Jego zadaniem jest korygowanie wzbudzenia tak, żeby napięcie nie „siadało” przy uruchomieniu pompy, wentylatora albo innego silnika. W dobrych konstrukcjach reakcja jest szybka, a napięcie po gwałtownym obciążeniu wraca do stabilnego poziomu w ułamku sekundy, ale realny wynik zawsze zależy od samej prądnicy i jakości projektu całego zestawu.
W praktyce najbardziej kłopotliwe są odbiorniki nieliniowe: zasilacze, ładowarki, falowniki i część elektroniki sterującej. One nie zawsze psują pracę agregatu, ale potrafią ujawnić słabszy AVR, zbyt małą rezerwę mocy albo źle dobrany układ rozruchu. Gdy to rozumiesz, łatwiej przejść do spraw, które na budowie i w maszynowni są równie ważne jak sama elektryka: chłodzenia, paliwa i wydechu.
Co w agregacie decyduje o czasie pracy i warunkach montażu
W agregacie nie ma miejsca na przypadkową wentylację. Silnik, prądnica i radiator oddają ciepło, a gorące powietrze musi mieć osobną drogę wyjścia, inaczej wraca do układu i obniża wydajność. W zabudowach stacjonarnych naprawdę liczy się każdy detal: swobodny nawiew, wydmuch, dostęp serwisowy i odizolowanie spalin od przestrzeni użytkowej.
W praktyce producenci zakładają nawet około 305 mm prześwitu od podłoża i wyraźne strefy nawiewu oraz wyrzutu powietrza, bo agregat potrzebuje nie tylko miejsca, ale też czystego strumienia powietrza. Ja patrzę na to prosto: jeśli układ wentylacji jest zrobiony byle jak, to żadna deklarowana moc nie pomoże, bo jednostka zacznie się dławić temperaturą.
Podobnie jest z paliwem. Małe jednostki mobilne częściej pracują na benzynie, w instalacjach stałych dominuje diesel, a tam, gdzie infrastruktura na to pozwala, stosuje się także gaz. Liczy się nie tylko rodzaj paliwa, ale też filtracja, szczelność przewodów, zbiornik o odpowiedniej pojemności i możliwość bezpiecznego serwisu. Dobrze zaprojektowany układ wydechowy z tłumikiem i elastycznym łącznikiem ogranicza drgania oraz hałas, ale przede wszystkim prowadzi spaliny tam, gdzie naprawdę powinny trafić, czyli poza strefę pracy ludzi.
Jeśli to wszystko jest dobrze rozwiązane, dopiero wtedy ma sens rozmowa o automatyce, bo to ona decyduje, czy agregat zareaguje sam i bezpiecznie.
Sterowanie, ats i automatyka w zasilaniu rezerwowym
W instalacjach technicznych nie traktuję sterowania jako dodatku. Panel kontrolny pokazuje napięcie, częstotliwość, ciśnienie oleju, temperaturę cieczy, stan akumulatora i alarmy, a do tego pozwala przełączać tryby pracy. To właśnie on mówi, czy agregat jest gotowy, czy tylko wygląda na gotowy.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Przełącznik ręczny | Małe obiekty, mobilne agregaty, sytuacje z obsługą człowieka na miejscu. | Przerwa w zasilaniu zależy od reakcji operatora. |
| ATS | Zasilanie rezerwowe bez stałego nadzoru, obiekty krytyczne, automatyka budynkowa. | Wyższy koszt i konieczność poprawnego projektu elektrycznego. |
| Praca równoległa | Duże obiekty, stopniowanie mocy, redundancja, rozbudowa etapami. | Największa złożoność sterowania i synchronizacji. |

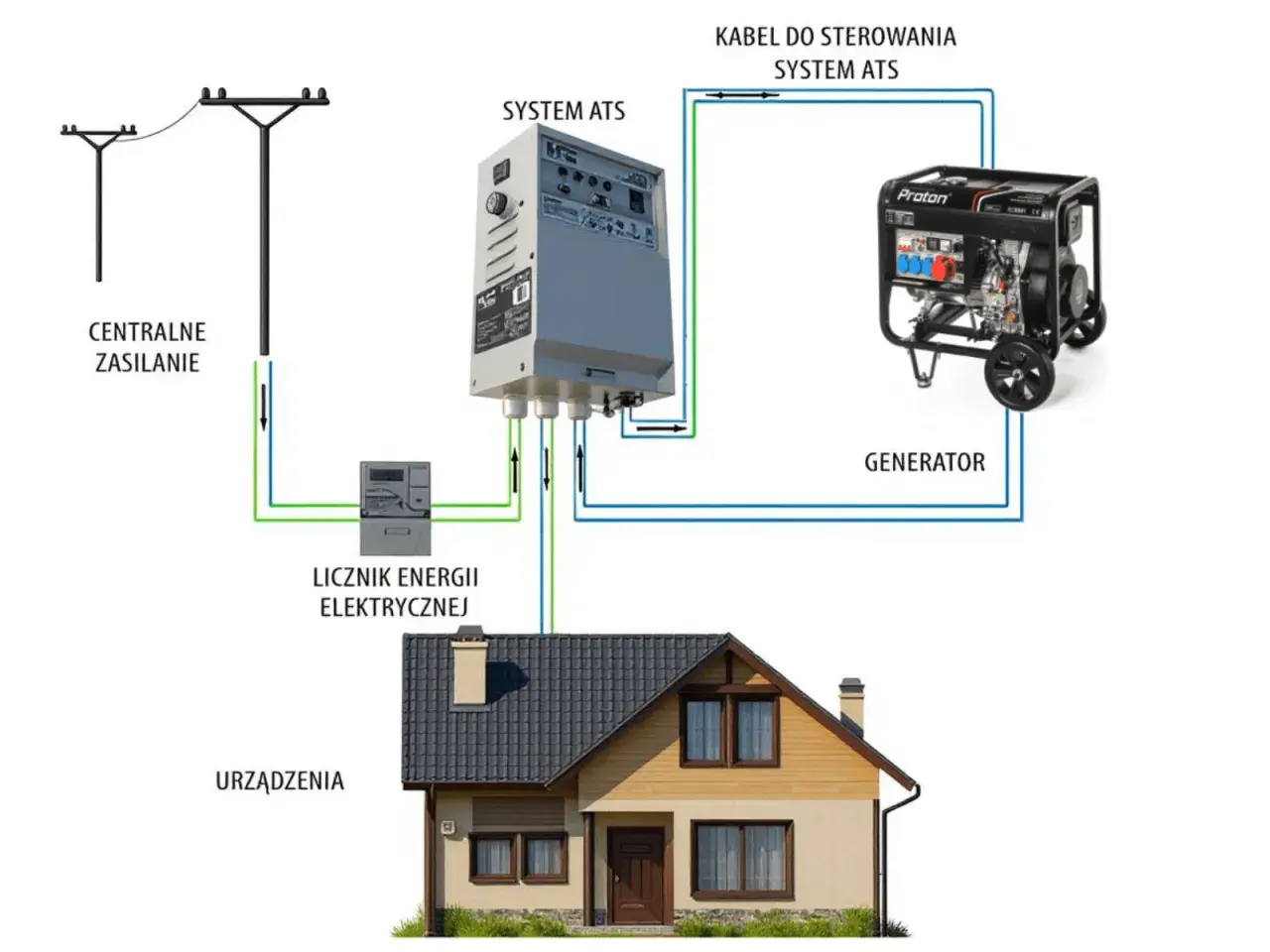

ATS, czyli automatyczny przełącznik źródła zasilania, przejmuje największą część roboty. Gdy zanika napięcie z sieci, odłącza odbiory od źródła podstawowego i przełącza je na agregat. Gdy zasilanie wraca, układ robi odwrotny ruch. W prostych instalacjach to oszczędza czas i zmniejsza ryzyko błędu, a w obiektach technicznych często przesądza o tym, czy system rzeczywiście jest rezerwowy, czy tylko teoretycznie wygląda na taki.
W tym samym miejscu warto pamiętać o ładowaniu akumulatora. Dobrze dobrana ładowarka utrzymuje baterię w gotowości, a trzyetapowy sposób ładowania wydłuża jej żywotność i ogranicza ryzyko, że agregat nie ruszy po dłuższym postoju. Dopiero mając tę automatykę pod kontrolą, można sensownie dobrać sam agregat do konkretnej budowy albo obiektu technicznego.
Jak dobrać konstrukcję do budowy i instalacji technicznych
W budowie i instalacjach technicznych najczęściej wygrywa jednostka stacjonarna z automatyką, a nie lekki agregat „na wszelki wypadek”. Jeśli zasilasz pompownię, automatykę bramy, centralę wentylacyjną albo zaplecze techniczne, traktuję dobór mocy jako bilans całego obiektu, nie pojedynczych tabliczek znamionowych. Najpierw sumuję moc ciągłą, potem sprawdzam prądy rozruchowe i zostawiam rezerwę zwykle na poziomie 20-30 procent, bo to właśnie skoki obciążenia najczęściej obnażają błędy projektu.
Dla silników i pomp szczególnie ważne jest to, że chwilowy pobór przy starcie bywa 2-7 razy wyższy od pracy ustalonej. Jeśli tego nie uwzględnisz, agregat może formalnie „mieć moc”, ale i tak nie wystartuje odbioru bez spadku napięcia albo wyłączenia zabezpieczeń. W polskich instalacjach technicznych najczęściej spotkasz układ trójfazowy 400/230 V, a przy elektronice i sterowaniu warto od razu sprawdzić jakość napięcia i dopuszczalne zniekształcenia.
| Typ konstrukcji | Zalety | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Otwarta rama | Taniej, łatwiejszy dostęp serwisowy, mniej masy. | Większy hałas, gorsza ochrona przed warunkami atmosferycznymi. | Budowy, prace okresowe, sytuacje mobilne. |
| Obudowa wyciszająca | Mniej hałasu, lepsza ochrona podzespołów, lepsza estetyka zabudowy. | Wyższa cena i większe wymagania wentylacyjne. | Obiekty techniczne, zaplecza budów, miejsca blisko ludzi. |
| Kontener lub zabudowa stacjonarna | Najlepsza ochrona, duża autonomia, łatwiejsza integracja z instalacją obiektu. | Większy koszt projektu, fundamentu i serwisu. | Szpitale, zakłady, duże inwestycje, infrastruktura krytyczna. |
Jeśli mam wskazać prostą zasadę, to taką: do zasilania rezerwowego nie wybiera się tylko „najmocniejszego” urządzenia, ale konstrukcję dopasowaną do sposobu pracy. Diesel lepiej znosi długie cykle pracy i większe obciążenia, gaz bywa wygodny tam, gdzie jest infrastruktura i mniejsza potrzeba serwisu paliwowego, a rozwiązania inwerterowe sprawdzają się raczej przy mniejszych, czułych odbiornikach niż przy zasilaniu całego obiektu. Kiedy konstrukcja jest już dobrana, zostaje najnudniejsza część tematu, która w praktyce potrafi kosztować najwięcej: błędy montażowe i serwisowe.
Najczęstsze błędy, które skracają żywotność sprzętu
Najwięcej awarii widzę nie w samym agregacie, tylko w jego otoczeniu. Urządzenie bywa technicznie poprawne, ale źle ustawione, źle podłączone albo testowane tylko „na pusto”, więc przy pierwszej prawdziwej próbie wychodzi, że instalacja nie była gotowa od początku.
- Liczenie tylko mocy znamionowej - pominięcie prądów rozruchowych kończy się spadkiem napięcia albo wyłączeniem zabezpieczeń.
- Zbyt mała wentylacja - agregat się przegrzewa, traci wydajność i szybciej zużywa podzespoły.
- Brak właściwego uziemienia i uzgodnionego układu neutralnego - to już nie detal, tylko kwestia bezpieczeństwa i poprawnego działania zabezpieczeń.
- Za małe przekroje kabli - prowadzą do grzania przewodów, strat napięcia i problemów przy starcie odbiorów.
- Rozdział faz bez kontroli - przy trójfazie asymetria potrafi zaskoczyć szybciej, niż się wydaje.
- Brak regularnych testów - akumulator siada, paliwo się starzeje, a alarmy przestają być traktowane poważnie.
- Zły dostęp serwisowy - jeśli nie da się łatwo wymienić filtrów, skontrolować poziomu płynów i obejrzeć układu wydechowego, obsługa zaczyna być odkładana.
W praktyce polecam prostą dyscyplinę: uruchomienie testowe w miesięcznym rytmie, kontrola stanu akumulatora, filtrów i paliwa oraz sprawdzenie, czy ATS rzeczywiście przełącza obciążenie tak, jak powinien. To nie jest drobiazg dla „szczególnie ostrożnych”, tylko normalna część utrzymania zasilania rezerwowego. I właśnie na tym etapie najczęściej wygrywa nie większa moc, tylko lepiej zaprojektowany system.
W praktyce wygrywa dobrze zestrojony tor zasilania
Jeżeli miałbym zostawić jedną rzecz jako najważniejszą, to powiedziałbym tak: agregat trzeba oceniać razem z instalacją, odbiorami i scenariuszem awarii. Sam silnik nie rozwiązuje problemu, jeśli brakuje wentylacji, ATS jest źle dobrany, a odbiory mają wysokie prądy rozruchowe. Z kolei dobrze zrobiony układ potrafi pracować cicho, stabilnie i bez nerwowego nadzoru.
- Najpierw sprawdź, co agregat ma zasilać, a dopiero potem wybieraj moc i typ konstrukcji.
- Jeśli w systemie są silniki, pompy lub sprężarki, licz rozruch, nie tylko pracę ciągłą.
- Przy obiektach technicznych stawiaj na automatyczne przełączanie i czytelny panel diagnostyczny.
- Nie oszczędzaj na wentylacji, tłumieniu drgań i dostępie serwisowym, bo to zwraca się szybciej niż sama oszczędność na zakupie.
- Traktuj testy i przeglądy jako część instalacji, a nie jako dodatkowy obowiązek „na później”.
Jeśli projekt ma być solidny, urządzenie powinno mieć jasny scenariusz pracy: kiedy startuje, co zasila, jak się przełącza i kto je serwisuje. Dopiero taki układ daje realne bezpieczeństwo zasilania w budynku, na budowie albo w instalacji technicznej.
